标题: 珩源驱动器汇总：TH7128(1-3轴)，THB6064(1-3轴)！并口卡！及说明书下载 [打印本页]
作者: andylee    时间: 2010-10-16 16:45     标题: 珩源驱动器汇总：TH7128(1-3轴)，THB6064(1-3轴)！并口卡！及说明书下载

珩源驱动器汇总：TH7128(1-3轴)，THB6064(1-3轴)！

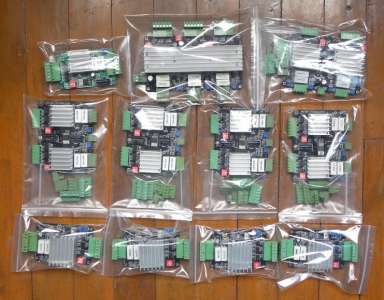

目前珩源工控工作室，主要的驱动器产品为下图所示，THB7128运行工作电流3A左右；
THB6064运行工作电流4.5A左右。
详细参数，论坛上会上传有关资料。


后续跟帖，希望本控制器论坛的斑竹把对应的资料，在这个主题下跟进，让广大珩源的朋友
可以了解这个产品和芯片。

图片附件: 1.JPG (2010-10-16 16:45, 96.61 KB) / 下载次数 2610
http://bbs.hymcu.com/attachment.php?aid=117&k=ecb3195ab10f8266fd6e71a44a12eb7c&t=1793623967&sid=Dd6MyQ

作者: 稻草人    时间: 2010-10-16 21:11     标题: 说明书下载

本帖最后由 稻草人 于 2011-6-12 17:56 编辑

说明书下载，欢迎网友和客户提出建议，谢谢。

THB7128单轴： THB7128单轴驱动器使用说明.pdf (518.73 KB)

THB7128双轴： THB7128双轴驱动器使用说明.pdf (1.3 MB)

THB7128三轴： THB7128三轴驱动器使用说明.pdf (2.5 MB)

THB6064单轴： THB6064单轴驱动器使用说明.pdf (153.35 KB)

THB6064双轴： THB6064双轴驱动器说明书.pdf (135.9 KB)

THB6064三轴： THB6064三轴驱动器说明书.pdf (718.43 KB)

THB6128单轴： THB6128单轴驱动器使用说明.pdf (453.54 KB)


隔离版并口卡： 并口卡使用说明.pdf (1.27 MB)     配置文件.rar (13.71 KB)

附件: THB7128双轴驱动器使用说明.pdf (2011-1-11 14:52, 1.3 MB) / 下载次数 15431
http://bbs.hymcu.com/attachment.php?aid=790&k=0ea98fc6f65ea3ab853a9d1a747417d9&t=1793623967&sid=Dd6MyQ

附件: THB6064单轴驱动器使用说明.pdf (2011-1-11 14:52, 153.35 KB) / 下载次数 14858
http://bbs.hymcu.com/attachment.php?aid=791&k=ce8913a0427d0bec5956bedc0733daf4&t=1793623967&sid=Dd6MyQ

附件: THB6064双轴驱动器说明书.pdf (2011-1-11 14:52, 135.9 KB) / 下载次数 14569
http://bbs.hymcu.com/attachment.php?aid=792&k=8060f55c3598443ad09efac08c9a81ea&t=1793623967&sid=Dd6MyQ

附件: THB7128单轴驱动器使用说明.pdf (2011-1-11 14:52, 518.73 KB) / 下载次数 15344
http://bbs.hymcu.com/attachment.php?aid=793&k=26cd72bc9faa4ea1b43b84bb632adf62&t=1793623967&sid=Dd6MyQ

附件: 并口卡使用说明.pdf (2011-1-11 14:56, 1.27 MB) / 下载次数 16049
http://bbs.hymcu.com/attachment.php?aid=795&k=3a31d6ce09c5ae1d7004f64a04140154&t=1793623967&sid=Dd6MyQ

附件: THB6064三轴驱动器说明书.pdf (2011-1-11 16:44, 718.43 KB) / 下载次数 15138
http://bbs.hymcu.com/attachment.php?aid=796&k=7bbd5d4f3fb2f5720cc819987e87270b&t=1793623967&sid=Dd6MyQ

附件: 配置文件.rar (2011-1-13 15:46, 13.71 KB) / 下载次数 13759
http://bbs.hymcu.com/attachment.php?aid=804&k=d7fd276b008bbe45b7b509c6eb55e508&t=1793623967&sid=Dd6MyQ

附件: THB7128三轴驱动器使用说明.pdf (2011-5-18 11:40, 2.5 MB) / 下载次数 15571
http://bbs.hymcu.com/attachment.php?aid=907&k=475e1c0078bea181f74bd220c794d7db&t=1793623967&sid=Dd6MyQ

附件: THB6128单轴驱动器使用说明.pdf (2011-6-12 17:55, 453.54 KB) / 下载次数 14941
http://bbs.hymcu.com/attachment.php?aid=922&k=7d749fbeb51b0ac96c0936ec8caf5ac9&t=1793623967&sid=Dd6MyQ
作者: 稻草人    时间: 2010-10-16 21:33

本帖最后由 稻草人 于 2012-2-22 20:28 编辑

THB7128V1版单轴使用说明书 THB7128单轴驱动器使用说明.doc (1.36 MB)



其他新版驱动器说明整理。
HYQD31-0057驱动器说明.pdf (229.5 KB)
HYQD32-0057驱动器说明.pdf (311.25 KB)
HYQD33-0057驱动器说明.pdf (243.54 KB)

附件: THB7128单轴驱动器使用说明.doc (2011-1-4 21:05, 1.36 MB) / 下载次数 15013
http://bbs.hymcu.com/attachment.php?aid=768&k=62b91f00efddfbbdced5fe7c39051fdc&t=1793623967&sid=Dd6MyQ

附件: HYQD33-0057驱动器说明.pdf (2012-2-22 20:27, 243.54 KB) / 下载次数 14711
http://bbs.hymcu.com/attachment.php?aid=1020&k=1de4ae109d27f59316b6d24721e94d0e&t=1793623967&sid=Dd6MyQ

附件: HYQD31-0057驱动器说明.pdf (2012-2-22 20:27, 229.5 KB) / 下载次数 14609
http://bbs.hymcu.com/attachment.php?aid=1021&k=9e6e652ef5201207ec6cf7c0d6ae755f&t=1793623967&sid=Dd6MyQ

附件: HYQD32-0057驱动器说明.pdf (2012-2-22 20:28, 311.25 KB) / 下载次数 14992
http://bbs.hymcu.com/attachment.php?aid=1022&k=97101fd74a709ef9c4cf82a7f142c11a&t=1793623967&sid=Dd6MyQ
作者: henyuanxiaozi    时间: 2010-10-31 16:34

顶下
作者: andylee    时间: 2010-10-31 16:44

THB7128-2轴说明书下载：
THB7128双轴驱动器使用说明.doc (4.38 MB)

后续我们会把THB7128的三轴说明书、THB6064的1-3轴说明书上传过来；
工作室的各块负责人，尽快完善这个任务。

附件: THB7128双轴驱动器使用说明.doc (2010-10-31 16:44, 4.38 MB) / 下载次数 15819
http://bbs.hymcu.com/attachment.php?aid=285&k=b57f5ac3e066aac0bfafb5ee6802e65a&t=1793623967&sid=Dd6MyQ
作者: henyuanxiaozi    时间: 2010-10-31 21:17

本帖最后由 稻草人 于 2011-1-4 21:06 编辑

[attach]287[/attach]
THB6064单轴驱动器的说明书，

附件: THB6064单轴驱动器使用说明.doc (2011-1-4 21:06, 272.5 KB) / 下载次数 14567
http://bbs.hymcu.com/attachment.php?aid=769&k=6501d0e30d3171eb865c2dcf4a8641d9&t=1793623967&sid=Dd6MyQ
作者: qjghj    时间: 2010-11-4 09:44

这个看看，呵呵！
作者: 潘朵拉    时间: 2010-11-4 16:14

THB6064双轴驱动说明书

附件: [THB6064双轴驱动说明书] THB6064双轴驱动器说明书.zip (2010-11-4 16:12, 171.53 KB) / 下载次数 13712
http://bbs.hymcu.com/attachment.php?aid=316&k=9a78193e21f21310db0dcd3b32281a44&t=1793623967&sid=Dd6MyQ
作者: z2d9e6h7c5o    时间: 2010-11-16 14:12

你说什么呢？不过还是同意哈~
作者: henyuanxiaozi    时间: 2010-11-19 11:13

发一下我们驱动器的原理图和PCB图（PDF）格式，方便持有我们空板的朋友焊接。
7128单轴原理图.pdf (44.22 KB)
6064 3轴 PCB图.pdf (88.15 KB)
6064 3轴原理图.pdf (56.8 KB)
7128单轴PCB.pdf (37.37 KB)

附件: 7128单轴原理图.pdf (2010-11-19 11:12, 44.22 KB) / 下载次数 14221
http://bbs.hymcu.com/attachment.php?aid=441&k=e952db2833ca9e50793a337d25c25b4d&t=1793623967&sid=Dd6MyQ

附件: 6064 3轴 PCB图.pdf (2010-11-19 11:12, 88.15 KB) / 下载次数 13793
http://bbs.hymcu.com/attachment.php?aid=442&k=bbf9a3b9d7a048797ad7c6f1f8aaf23f&t=1793623967&sid=Dd6MyQ

附件: 6064 3轴原理图.pdf (2010-11-19 11:12, 56.8 KB) / 下载次数 14466
http://bbs.hymcu.com/attachment.php?aid=443&k=cd9d6b243f53112ffc8c86b1066b5e58&t=1793623967&sid=Dd6MyQ

附件: 7128单轴PCB.pdf (2010-11-19 11:12, 37.37 KB) / 下载次数 13487
http://bbs.hymcu.com/attachment.php?aid=444&k=483e0f74261da591c50095d14d3b645f&t=1793623967&sid=Dd6MyQ
作者: 稻草人    时间: 2010-12-8 21:50

晕，才发现这里是传说明书的地方~
作者: 稻草人    时间: 2010-12-8 21:53

本帖最后由 稻草人 于 2011-1-4 20:50 编辑

并口卡资料，补上来！


添加配置文件，将解压出来的文件拷贝至MACH 3安装目录下即可！


详细操作见说明书！


欢迎网友提出修改意见！

附件: 并口卡使用说明.pdf (2010-12-8 21:53, 3.67 MB) / 下载次数 15220
http://bbs.hymcu.com/attachment.php?aid=640&k=bf8bdc466c21cc902c78d7993df94a54&t=1793623967&sid=Dd6MyQ
作者: 稻草人    时间: 2011-1-2 23:47

本帖最后由 稻草人 于 2011-1-4 20:48 编辑

A3986使用说明书


稍作修改！


欢迎网友提出建议！

附件: [A3986说明书] QD-300使用说明.pdf (2011-1-4 20:48, 1.06 MB) / 下载次数 14333
http://bbs.hymcu.com/attachment.php?aid=765&k=b2cdd8a83ad3e810f13cbb2cd9c4eb60&t=1793623967&sid=Dd6MyQ
作者: 稻草人    时间: 2011-1-4 20:53

本帖最后由 稻草人 于 2011-1-4 21:01 编辑

对于步进电机的接线，通用的单脉冲方式两种接法如下：

1、共阳
2、共阴
如果控制器信号电源高于5V，需串接限流电阻R。
R限流电阻的取值要保证光耦导通电流在10-20mA（内部限流电阻为270欧姆）。

图片附件: 共阳.bmp (2011-1-4 20:52, 529.58 KB) / 下载次数 13861
http://bbs.hymcu.com/attachment.php?aid=766&k=d71ec1d55799b4088063e9ec70ed1410&t=1793623967&sid=Dd6MyQ



图片附件: 共阴.bmp (2011-1-4 20:52, 552.24 KB) / 下载次数 14073
http://bbs.hymcu.com/attachment.php?aid=767&k=3a88ad4bf2b2a6d9d7be1de29c9300e8&t=1793623967&sid=Dd6MyQ

作者: sujin5    时间: 2011-3-30 08:57

本帖最后由 稻草人 于 2011-5-31 10:58 编辑

6128也来凑个热闹....

6128使用说明书。
THB6128单轴驱动器使用说明.pdf (453.54 KB)

附件: [THB6128单轴驱动器使用说明] THB6128单轴驱动器使用说明.pdf (2011-3-30 08:55, 453.54 KB) / 下载次数 15079
http://bbs.hymcu.com/attachment.php?aid=878&k=db072a76b85fbf64a94aa1d8d9f6c589&t=1793623967&sid=Dd6MyQ
作者: fhb    时间: 2011-5-18 19:04

6560并口卡的说明书怎么没有
作者: 稻草人    时间: 2011-5-31 10:59

回复 16# fhb


    6560并口卡资料在另外一个帖子里。
作者: 唐建文    时间: 2011-7-15 17:07

不错。。。。。。。。。
作者: iou911    时间: 2011-8-29 19:36

珩源的服务真的很不错，赞一个
我的驱动器出了问题，耐心指点。
作者: sujin5    时间: 2012-2-6 10:11

珩源6064驱动一至三轴已经升级完毕，升级后一至三轴对应的名称为：
单轴：HYQD31-0057驱动
双轴：HYQD32-0057驱动
三轴：HYQD33-0057驱动
下面我附上升级后对应的驱动说明
HYQD31-0057驱动器说明.pdf (229.5 KB)
HYQD32-0057驱动器说明.pdf (311.25 KB)
HYQD33-0057驱动器说明.pdf (243.54 KB)

附件: HYQD33-0057驱动器说明.pdf (2012-2-6 10:08, 243.54 KB) / 下载次数 14948
http://bbs.hymcu.com/attachment.php?aid=1017&k=7b2ce2998ccd892a65dddf50d111139c&t=1793623967&sid=Dd6MyQ

附件: HYQD31-0057驱动器说明.pdf (2012-2-6 10:08, 229.5 KB) / 下载次数 14975
http://bbs.hymcu.com/attachment.php?aid=1018&k=8173311dbf0f08dda7689c94e022568d&t=1793623967&sid=Dd6MyQ

附件: HYQD32-0057驱动器说明.pdf (2012-2-6 10:08, 311.25 KB) / 下载次数 14908
http://bbs.hymcu.com/attachment.php?aid=1019&k=05047ecfb172c1bd4206371d57caee6b&t=1793623967&sid=Dd6MyQ
作者: 稻草人    时间: 2012-2-22 20:25

回复 20# sujin5


    已整理至楼主位。
作者: sujin5    时间: 2012-2-24 17:34

隔离并口升级后的说明一直忘了补上来了，今天给补上，升级前后的配置文件是一样的，没有更改。
并口卡使用说明-第二版.pdf (497.69 KB)

附件: 并口卡使用说明-第二版.pdf (2012-2-24 17:33, 497.69 KB) / 下载次数 15392
http://bbs.hymcu.com/attachment.php?aid=1032&k=e97481f3530bbb933a08abcaec1159b1&t=1793623967&sid=Dd6MyQ
