作者: leslen 时间: 2010-10-21 18:16 标题: 触摸式延时照明灯的制作

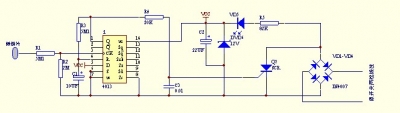

触摸式延时照明灯采用双D触发器4013制作，它工作稳定可靠，延时时间精确，批量时一致性好。
工作原理：

   二极管VD1—VD4，晶闸管Vs组成灯光控制器的主回路。R5，VD6构成电源电路。输出约12V左右的直流电压供集成Ic使用。4013接成典型的单稳态电路。稳态时Q输出低（①脚）故Vs关断，电灯不亮。若有人触摸电极片M，人体感应时的杂波信号经电阻R1加到4013的③脚。CP端单稳电路翻转进入暂态。Q端①脚输出高，经一路径R4作为Vs的触发信号，使Vs导通灯亮。另一路径R3向C1流电，使4013④脚电压上升，当升到复位阀值电平时，电路复位。单稳回复稳态。①脚变低，Vs截止灯灭。VD5用于指示灯开关位置。便于夜间使用。R3，C可改变延时时间。
  元件选择：
         Ic为4013双D触发器。
         Vs可选普通小型塑封单向晶闸管MCR100-8、2N6565等
         VD1—VD4为1N4004或1N4007
         VD6为12V，0.5W稳二极管。
         R5最好选用RJ—1/4W金属膜电阻，
         C1-C2为CD11-25V电解电容，C3为CT瓷介。
         M为镀铬或镀锡铁皮剪制，用502胶在开关面板上。

注：接线时，火线要按图所示接，才可正常工作。
