作者: andylee 时间: 2011-12-3 21:53 标题: 步进电机控制-驱动开发套件（开发板模式）！（2011-12-2）

本套系统介绍：——打造步进电机控制、驱动一体的学习平台！（国内实战控制、驱动首款开发板系统）

1、步进电机核心板控制器，可以控制4路步进电机运行；
核心板链接：http://item.taobao.com/item.htm?spm=1103Mabw.3-93poN.h-3Zq*Uv&id=7897371381&
说明：通过计数机串口，控制4路步进电机运行，提供上位机VB源代码，控制器4路步进电机运行源代码；本款开发板，提供4路步进电机控制的源代码的价格：256元；
2、底座扩展板，（单面板，25路输入，25路OC集电极开路输出，1个FLASH的1M存储器），提供读输入信号的代码，简单代码读取，输出控制简单代码，FALSH数据保存于
读取的代码。
3、提供基于A3977的全套步进电机驱动开发套件，对应A3977的连接：
http://item.taobao.com/item.htm?spm=1103Mabw.3-93poN.h-3Zq*Uv&id=14615268882&
通过我们提供的图（PDF格式），你可以自己学习开发步进电机驱动，这款驱动可以适合57-30步进电机；单独价格：70元，4个共：280元；
4、电机，8成新42电机，连接：
http://item.taobao.com/item.htm?spm=1103Mabw.3-93poN.h-3Zq*Uv&id=7894755125&，单独价格：18元，4个共：72元；
5、提供电源24V,10A，对应连接：
http://item.taobao.com/item.htm?spm=1103Mabw.3-93poN.h-3Zq*Uv&id=10610504825&
，价格：100元；
6、JLINK下载器，对应连接：
http://item.taobao.com/item.htm?spm=1103Mabw.3-93poN.h-3Zq*Uv&id=7734894311&
，对应价格：70元；
总结：通过我们这套步进电机数控-驱动开发套件，你可以学会如何在STM32这个芯片上进行步进电机控制器的开发，同时学会一款经典的驱动器的开发。
关于这款开发板的相关资料，我们陆续进行上传。

图片附件: 222.JPG (2011-12-3 21:53, 17.3 KB) / 下载次数 3353
http://bbs.hymcu.com/attachment.php?aid=991&k=54581ba6b728ee48b02e3b5b2c1160dd&t=1781727786&sid=t4w4o4

作者: hqy_huang 时间: 2012-12-22 11:58

I like it, thank you!

作者: 珩源科技小胡 时间: 2013-6-8 12:49

本帖最后由珩源科技小胡于 2014-12-13 10:20 编辑

套件资料（包括上位机源代码、通信协议、学习板原理图、驱动板说明书等）

学习板-STM32-PIN100开发板使用说明书201406.pdf (759.74 KB)

串口通信协议（4轴小板子）-201406.doc (33 KB)

扩展板new.pdf (101.97 KB)

THB6128单轴驱动器使用说明.pdf (453.54 KB)

VB上位机源代码---2014改.7z (13.96 KB)

340驱动USB-232.rar (141.79 KB)

附件: 学习板-STM32-PIN100开发板使用说明书201406.pdf (2014-7-23 09:37, 759.74 KB) / 下载次数 4495
http://bbs.hymcu.com/attachment.php?aid=1464&k=6b55084e77b81a7af0246e60c02a98dc&t=1781727786&sid=t4w4o4

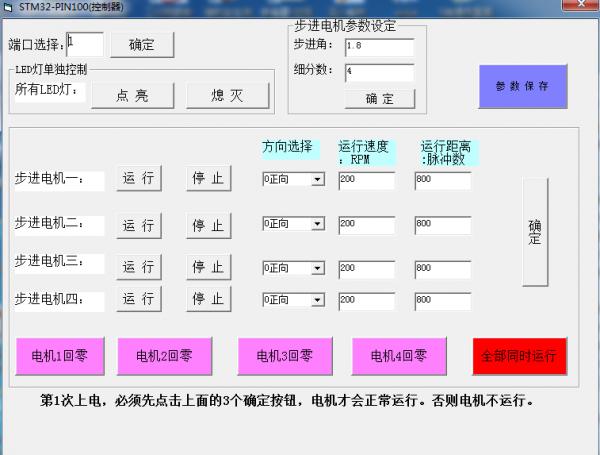

图片附件: 套件版.png (2014-6-27 09:45, 39.56 KB) / 下载次数 2597
