标题: 1-5轴工业触摸屏可编程（示教圆弧插补）步进电机控制器！（2017-2改版） [打印本页]
作者: andylee    时间: 2011-12-6 14:56     标题: 1-5轴工业触摸屏可编程（示教圆弧插补）步进电机控制器！（2017-2改版）

2017年2月控制器接口再次改版：
就是输出接口全部改为OD输出（12路OD输出），内部不再有继电器接口了。操作界面和应用软件与2015年版本保持一致。
1、新版控制器和以前老版控制器的主要区别如下(老客户需要注意)：
      老版的12路输出控制是7路晶体管输出+5路继电器输出的方式；
      新版的12输出控制全部改为晶体管输出的方式；
      新版的13路输入接口抗干扰能力加强；

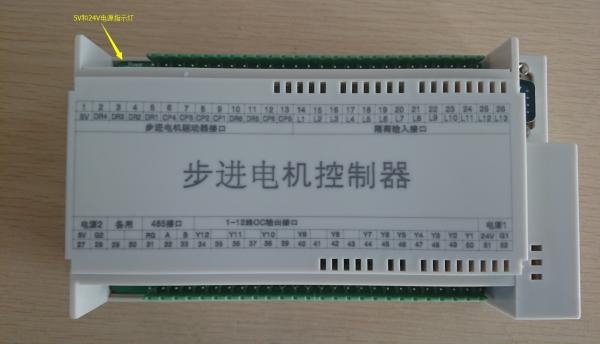

系统实物图

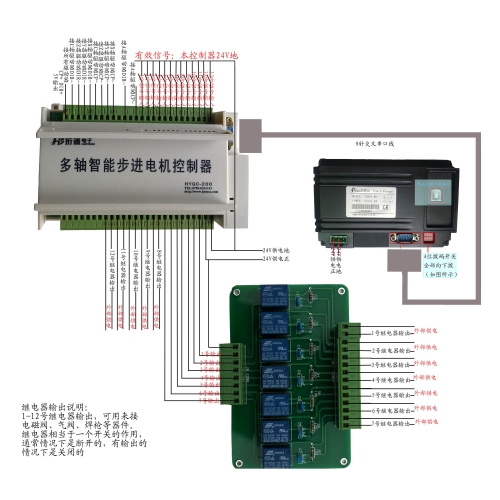

系统接线图


2015年4月份控制器说明：
1、1-4（5）轴触摸屏可编程控制器于2015年4月最新升级
     （1）控制器内部功能升级
     （2）触摸屏界面进行升级
2、最新接线图

3、最新说明书
1-5轴触摸屏可编程控制器说明书.pdf (834.61 KB)
4、上位机安装软件，通过串口（RS232）与计算机PC相连，安装下面这个软件，就可以替代触摸屏进行参数设定。
（1）4轴上位机控制软件（2015-6月更新）
安装软件： 安装文件包.rar (2.8 MB)
源代码文件： 2015-6-VB软件.rar (748.86 KB)

2015年以前版本说明：
一、通用4（5）轴圆弧插补功能，示教功能，分别为X\Y\Z\C\A轴，C；
二、13路输入点，12路输出点（7路OC输出，可扩展继电器，5路继电器输出）；
三、采用4.3寸信捷触摸屏，触摸屏与控制盒之间采用串口线连接。

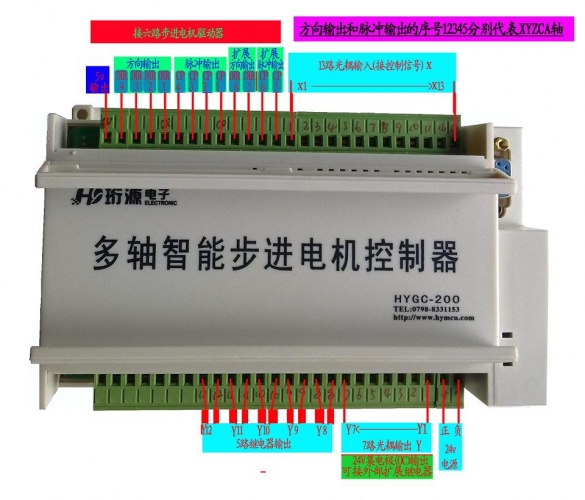

四、照片图与接线图：


五、2013年版本控制器说明书下载：(主要针对老版本，或4.3寸屏的客户，请阅读和下载本说明书)       5轴通用.pdf (10.29 MB)

图片附件: 触摸屏正面.JPG (2011-12-6 15:04, 22.25 KB) / 下载次数 2459
http://bbs.hymcu.com/attachment.php?aid=995&k=a9221ad72bec5c03730ddd60680862f7&t=1752985178&sid=siFPpS



图片附件: 触摸屏接线.JPG (2011-12-6 15:04, 32.15 KB) / 下载次数 2375
http://bbs.hymcu.com/attachment.php?aid=996&k=8356d17410f7a3df8ee18d64d9894b40&t=1752985178&sid=siFPpS



图片附件: 五轴通用控制接线图器.JPG (2011-12-6 15:05, 108.56 KB) / 下载次数 2343
http://bbs.hymcu.com/attachment.php?aid=997&k=5188053dd3b3e446a68d7e75cbf55b65&t=1752985178&sid=siFPpS



附件: 5轴通用.pdf (2011-12-6 15:09, 10.29 MB) / 下载次数 10351
http://bbs.hymcu.com/attachment.php?aid=998&k=c721b70647425742561dae8ebbd61498&t=1752985178&sid=siFPpS

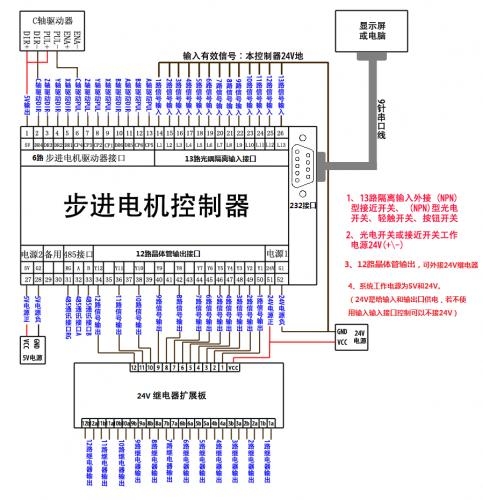

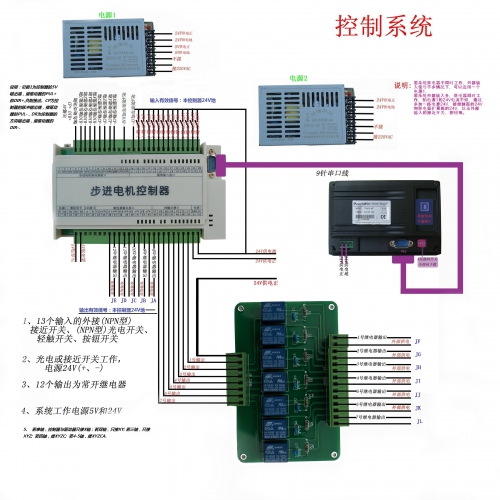

图片附件: 控制器接线图2015.JPG (2015-4-27 15:22, 980.97 KB) / 下载次数 2461
http://bbs.hymcu.com/attachment.php?aid=1532&k=b49850b28078ff1208e043b2eeded62a&t=1752985178&sid=siFPpS



附件: 1-5轴触摸屏可编程控制器说明书.pdf (2015-4-27 15:24, 834.61 KB) / 下载次数 2029
http://bbs.hymcu.com/attachment.php?aid=1533&k=eb9ecfbaed849abf535002ce58834c60&t=1752985178&sid=siFPpS

附件: 安装文件包.rar (2015-6-23 21:50, 2.8 MB) / 下载次数 1741
http://bbs.hymcu.com/attachment.php?aid=1544&k=8e39025538749cbe3e6588ed691386fa&t=1752985178&sid=siFPpS

附件: 2015-6-VB软件.rar (2015-6-23 21:52, 748.86 KB) / 下载次数 1448
http://bbs.hymcu.com/attachment.php?aid=1545&k=9abf5b6764dd17854c60fcebb2216a93&t=1752985178&sid=siFPpS

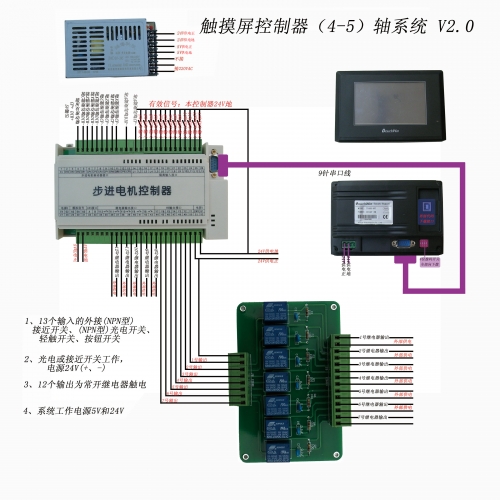

图片附件: 新控制器接线图.png (2017-8-17 14:22, 53.17 KB) / 下载次数 2070
http://bbs.hymcu.com/attachment.php?aid=1601&k=7287d47ca677c060dad41443b9a941c2&t=1752985178&sid=siFPpS



图片附件: 新控制器实物图2.png (2017-8-17 14:22, 25.27 KB) / 下载次数 2096
http://bbs.hymcu.com/attachment.php?aid=1602&k=adf340baa598341771df131057b51005&t=1752985178&sid=siFPpS

作者: admin    时间: 2011-12-6 17:36

1、2013年以前版本接线
老版本接线图

五轴触摸屏接线.rar (991.73 KB)

2、2014年版本接线图


图片附件: 五轴触摸屏接线1.jpg (2011-12-13 16:54, 360.54 KB) / 下载次数 2349
http://bbs.hymcu.com/attachment.php?aid=1013&k=6ea626cafe09e3738875ec8fa6efc605&t=1752985178&sid=siFPpS



附件: 五轴触摸屏接线.rar (2011-12-13 16:56, 991.73 KB) / 下载次数 2335
http://bbs.hymcu.com/attachment.php?aid=1014&k=dc6f05e8ff691fa1b1c96fdb1f6ef24c&t=1752985178&sid=siFPpS

图片附件: 控制器 触摸屏.jpg (2012-4-8 08:56, 900 KB) / 下载次数 2424
http://bbs.hymcu.com/attachment.php?aid=1060&k=a731c2888f4f3fdf5d798b408d4d9456&t=1752985178&sid=siFPpS

作者: admin    时间: 2011-12-6 18:31

作者: LABY3553    时间: 2012-5-27 01:30

控制器的初始密码是多少？
作者: admin    时间: 2012-5-27 15:04

控制器的初始密码是多少？
LABY3553 发表于 2012-5-27 01:30

请联系我们索取密码 13320088060
作者: 林德胜    时间: 2012-10-23 17:12

说明：（2014年7月份-2015年4月）采购的7寸屏控制器，说明书在此下载！
7寸触摸屏控制器说明书201406.pdf (1.35 MB)
4.3寸触摸屏控制器使用说明书201408.pdf (1.63 MB)

(4-5)轴示教上位机控制系统V1.8.rar (3.65 MB)
注意：
解压出来后，有两种选择方式，一种是安装此软件，另外一种是不用进行安装，直接使用，不用安装的可执行文件就在“Support”文件夹里面，直接点击“(四-五轴)示教控制系统”就可运行该软件，如果选择了安装此软件，可执行文件便在你安装目录里面（例如：C:\Program Files\工程1）或者在开始菜单-程序-（四-五）轴示教控制系统-（四-五）轴示教控制系统V1.8

附件: [计算机软件] (4-5)轴示教上位机控制系统V1.8.rar (2012-10-23 17:11, 3.65 MB) / 下载次数 6571
http://bbs.hymcu.com/attachment.php?aid=1373&k=a22424b1d2de97cd009dd2708299d455&t=1752985178&sid=siFPpS

附件: 7寸触摸屏控制器说明书201406.pdf (2014-8-22 14:25, 1.35 MB) / 下载次数 2268
http://bbs.hymcu.com/attachment.php?aid=1481&k=ad09d86de9da748cdae9cc7c45bbee9a&t=1752985178&sid=siFPpS

附件: 4.3寸触摸屏控制器使用说明书201408.pdf (2014-8-22 14:23, 1.63 MB) / 下载次数 1922
http://bbs.hymcu.com/attachment.php?aid=1484&k=683113bb8fbb1cd35dd99e864da93737&t=1752985178&sid=siFPpS
作者: andylee    时间: 2014-7-30 13:23

回复 4# LABY3553


   2011
