作者: andylee    时间: 2011-12-11 14:43     标题: 1-4轴工业文本屏可编程控制器（最新：2017年2月改版）

2017年2月控制器接口再次改版：
就是输出接口全部改为OD输出（12路OD输出），内部不再有继电器接口了。操作界面和应用软件与2015年版本保持一致。
1、新版控制器和以前老版控制器的主要区别如下(老客户需要注意)：
      老版的12路输出控制是7路晶体管输出+5路继电器输出的方式；
      新版的12输出控制全部改为晶体管输出的方式；
      新版的13路输入接口抗干扰能力加强；

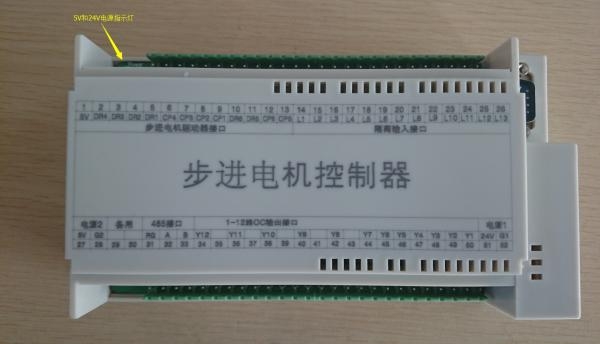

系统实物图

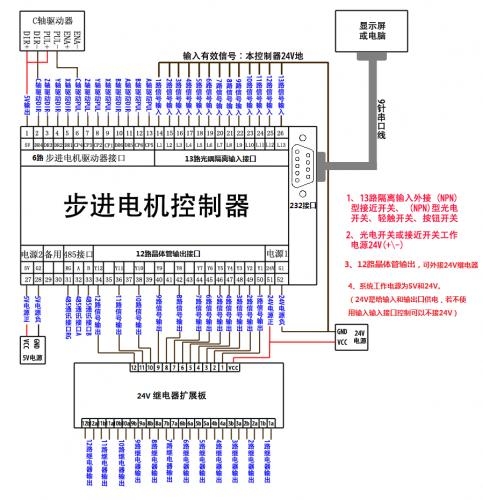

系统接线图



2015年4月（1-4轴文本控制器）说明：
（本控制器经过多次升级和改版，接线图如下所示）

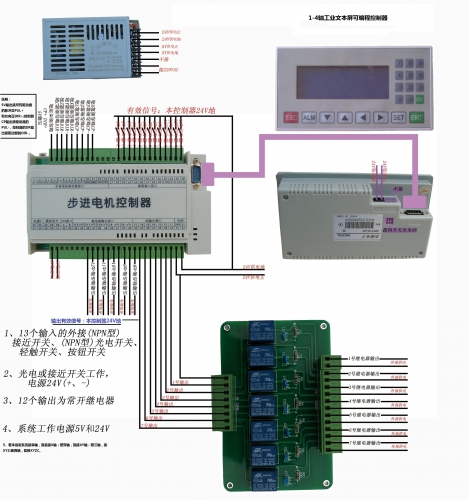

1、接线图

2、控制系统说明文档

1-4轴文本屏可编程控制器说明书.pdf (632.69 KB)
3、上位机软件，通过串口（RS232）与PC 相连，替代文本屏与控制器通信。
（1）4轴上位机软件（2015-6更新）
安装软件： 安装文件包.rar (2.8 MB)
源代码： 2015-6-VB软件.rar (748.86 KB)







2015年以前采购的控制器参考下面资料：
客户购买请注意，新版与旧版的接线不同之处是，新版需要外接一个5V电源。
详细接线图在下面二楼，并且新版的的盒体丝印与旧版也有不同之处：更清晰。
一、控制器简介
控制器+文本显示屏；13路外部输入，12路控制输出，4路步进电机控制。
二、图片如下：在2楼，如果看不到可以下载2楼的附件，里面有原始图。
三、本控制器的视频（详细的外部接线、参数设定、工程参数设定）。
请购买的客户详细参看我们的视频，然后再进行接线和测试、设定。
说明书下载：
4轴圆弧直线通用控制器20111230(4).pdf (1.31 MB)

附件: 4轴圆弧直线通用控制器20111230(4).pdf (2011-12-31 13:36, 1.31 MB) / 下载次数 15084
http://bbs.hymcu.com/attachment.php?aid=1015&k=8b30329349fe6e9925afea92cf9cfc31&t=1793767092&sid=iJw20k

图片附件: 文本屏控制器接线图2015.jpg (2015-4-29 10:23, 872.91 KB) / 下载次数 8393
http://bbs.hymcu.com/attachment.php?aid=1534&k=ac3cb801363ec388ffd2f150b2e6fb1e&t=1793767092&sid=iJw20k



附件: 1-4轴文本屏可编程控制器说明书.pdf (2015-4-29 14:12, 632.69 KB) / 下载次数 12422
http://bbs.hymcu.com/attachment.php?aid=1535&k=ba31ee526c4a33e9c9fb54c2c57700e3&t=1793767092&sid=iJw20k

附件: 安装文件包.rar (2015-6-23 21:55, 2.8 MB) / 下载次数 12538
http://bbs.hymcu.com/attachment.php?aid=1546&k=9845863d727d29330f7fb4a392aa4705&t=1793767092&sid=iJw20k

附件: 2015-6-VB软件.rar (2015-6-23 21:55, 748.86 KB) / 下载次数 12087
http://bbs.hymcu.com/attachment.php?aid=1547&k=560c374511d7bde915cda4aae183491f&t=1793767092&sid=iJw20k
作者: admin    时间: 2011-12-11 15:52

说明：2015年以前的1-4轴文本控制器参考资料如下

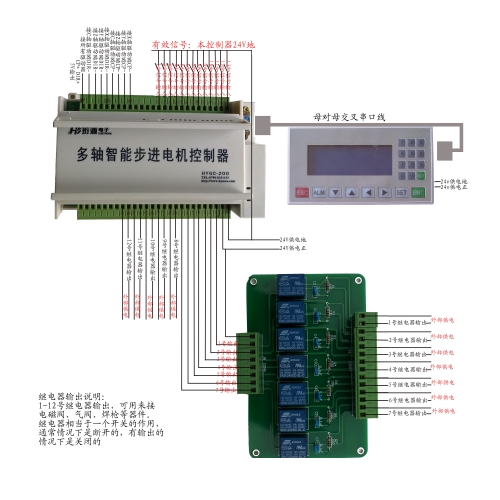

旧版接线图。

 4通用接线图.rar (959.33 KB)

新版步进电机2-4轴，接线图：
客户购买的时候，一定要注意：新版与老版的区别是，新控制器需要2路电源：5V和24V。

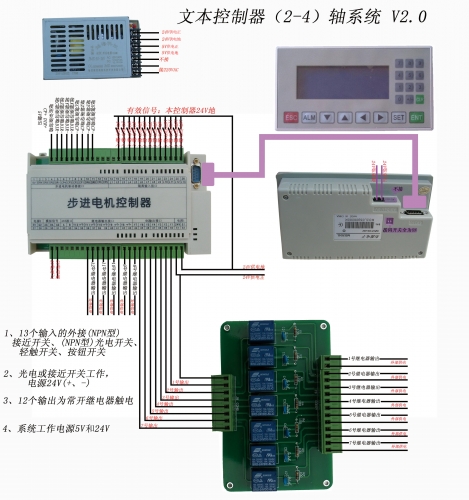

接线图：
