一、单轴步进电机控制、驱动、文本显示一体机
1、单轴步进电机控制与驱动一体机，通过串口与文本显示器相连。
2、工作电源为12VDC-36VDC，建议为24VDC，与文本输入电源同（24VDC）

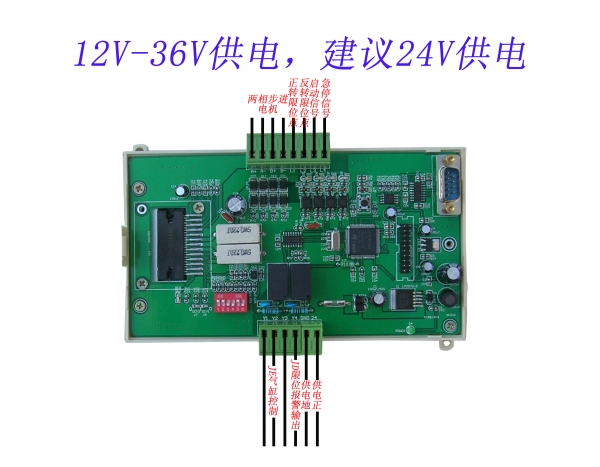

3、1路直接接步进电机接口（A+\A-\B+\B-），4个输入接口L1、L2、L3、L4
4、2路继电器输出接口，常开触点输出，Y11 ,Y 12 共2路输出；
5、可以直接驱动所有57电机及以下系列，内部有薄码开关，设定驱动的细分（最高到64细分）
可以设定电流，最高到4.2A。
6、具备通用电机运行步骤的编程功能，与珩源品牌的2-4轴电机控制器一样，只是输入点为
L1-L4，输出点为Y11和Y12.同时电机为X轴。

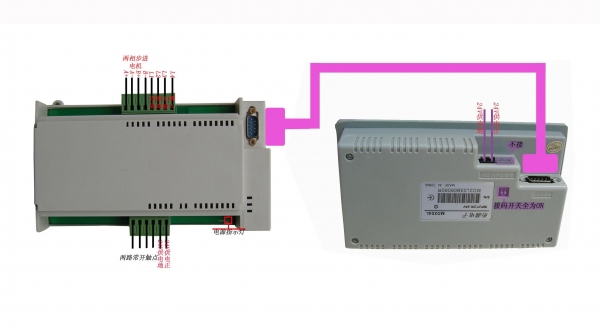

二、常规接线图

三、为客户定制的项目，大家可以参考
1、点胶机，胶水机控制驱动系统

说明书：

操作说明.doc (378.5 KB)

2、定长加工系统
界面
控制系统
速度：0000
角度：000.0
确定键急停键
功能
两个输入（YL1启动 YL2停止）两个继电器输出

按急停键：无论YL2什么状态，电机都停止工作。
YL1: if((YL1)&&(YL2)){启动开始工作}
YL2: if（！YL2）{系统停止工作}
电机运行时，两个继电器输出。
电机停止是，两个继电器关闭。

第一次修改：获得YL1后工作一次，松开YL1再次获得YL1又工作一次
