STM32-PIN100开发板,功能如下:
系统自带
RS232
串口通信(
UART2
);
STM32
的最小系统(
5V
电源输入、
3.3V
电源变换、
RTC
、
JLINK
下载口、复位功能、电源指示灯);
4
个定时器的单通道共
4
路输出、
4
路方向的
IO
口输出(可以为步进电机控制,专用与步进电机驱动器结合);
4
个
LED
灯控制;
5V
电源输出、
3.3V
电源输出;所有其它没有用到的
IO
口通过单排插针进行扩展输出。

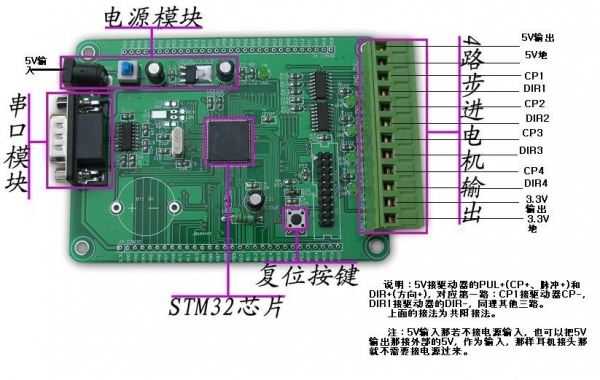

控制板的接线图:
下载
(90.94 KB)
2012-4-8 14:06
电路板原理图:
原理图.ddb
(242 KB)
下载次数: 2087
2012-4-8 16:45
PCB的PDF格式文件:
STM32P100学习板-V2PCB.pdf
(192.05 KB)
下载次数: 3633
2012-4-8 16:46
相应的软件:MDK开发环境,JLINK下载器驱动等,比较大,可联系我们。我们可以发送到你的邮箱。

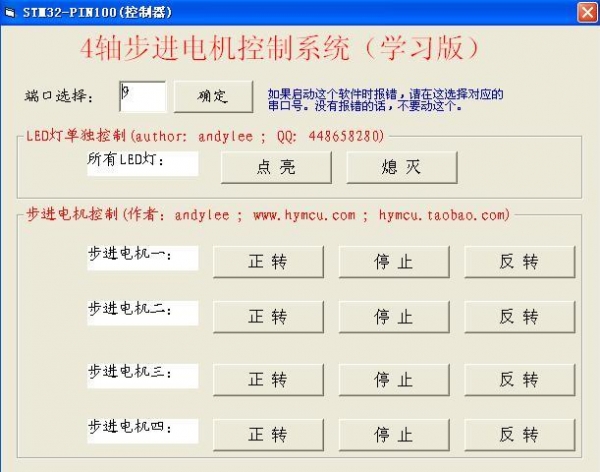

一、简易版本:
可以控制4轴电机运行和停止,运行参数固话,提供上位机VB源代码,控制器内部代码。
下载
(50.43 KB)
2012-4-8 13:45
上位机VB软件下载:
VB上位机源代码.zip
(9.22 KB)
下载次数: 1681
2012-4-8 12:15
下位机控制器软件代码:
运行程序.rar
(4.97 MB)
下载次数: 2563
2012-4-8 12:19

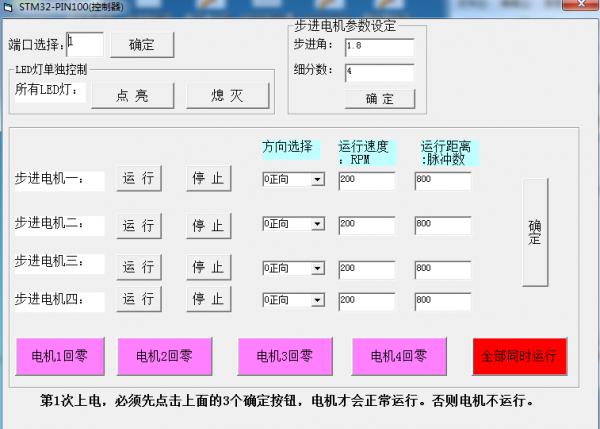

二、功能版本
可以控制4轴电机,设定电机对应驱动的细分、步距角、运行方向、速度和运行脉冲数据。
下载
(54.09 KB)
2012-4-8 13:46
运行的上位机软件下载:
VB上位机源代码.rar
(15.36 KB)
下载次数: 1700
2012-4-8 13:50
控制软件,请向我们要。我们根据你购买的是功能型来发放源代码,这个代码对应的是功能型的。
附件:
VB上位机源代码.zip
(2012-4-8 12:15, 9.22 KB) / 下载次数 1681
http://bbs.hymcu.com/attachment.php?aid=1065&k=0d4ccf07940bdfb9251ea6b4dfd4511f&t=1714738751&sid=VOxgx8
附件:
运行程序.rar
(2012-4-8 12:19, 4.97 MB) / 下载次数 2563
http://bbs.hymcu.com/attachment.php?aid=1066&k=ce2c6ddfcc00711b544ae64609499e5a&t=1714738751&sid=VOxgx8
图片附件:
(2012-4-8 13:45, 50.43 KB) / 下载次数 955
http://bbs.hymcu.com/attachment.php?aid=1068&k=94489ea5acf99a8c80c3910e9efa6afd&t=1714738751&sid=VOxgx8
图片附件:
(2012-4-8 13:46, 54.09 KB) / 下载次数 980
http://bbs.hymcu.com/attachment.php?aid=1069&k=0355f39e75c2523fae1013ba01340506&t=1714738751&sid=VOxgx8
附件:
VB上位机源代码.rar
(2012-4-8 13:50, 15.36 KB) / 下载次数 1700
http://bbs.hymcu.com/attachment.php?aid=1071&k=c6af1949a71599263548492f8cd4da5f&t=1714738751&sid=VOxgx8
图片附件:
(2012-4-8 14:06, 90.94 KB) / 下载次数 985
http://bbs.hymcu.com/attachment.php?aid=1072&k=60793749bf4915d6b48f4b22cbbd8442&t=1714738751&sid=VOxgx8
附件:
原理图.ddb
(2012-4-8 16:45, 242 KB) / 下载次数 2087
http://bbs.hymcu.com/attachment.php?aid=1073&k=60cd8f0ec69d8a741629967e44218d58&t=1714738751&sid=VOxgx8
附件:
STM32P100学习板-V2PCB.pdf
(2012-4-8 16:46, 192.05 KB) / 下载次数 3633
http://bbs.hymcu.com/attachment.php?aid=1074&k=f1e8762995566ab02042f22b8768b764&t=1714738751&sid=VOxgx8
作者:
珩源科技小胡
时间:
2014-6-20 15:58
本帖最后由 珩源科技小胡 于 2015-10-23 10:41 编辑
功能版串口协议:
STM32-100原理图.pdf
(82.55 KB)
下载次数: 1362
2015-10-23 10:41
命令(4轴小板子)--201406.txt
(3.11 KB)
下载次数: 1679
2014-6-27 09:28
串口通信协议(4轴小板子)-201406.doc
(33 KB)
下载次数: 1511
2014-6-27 09:28
学习板-STM32-PIN100开发板使用说明书201406.pdf
(759.74 KB)
下载次数: 1593
2014-7-23 09:09
340驱动USB-232.rar
(141.79 KB)
下载次数: 1127
2014-12-12 17:42

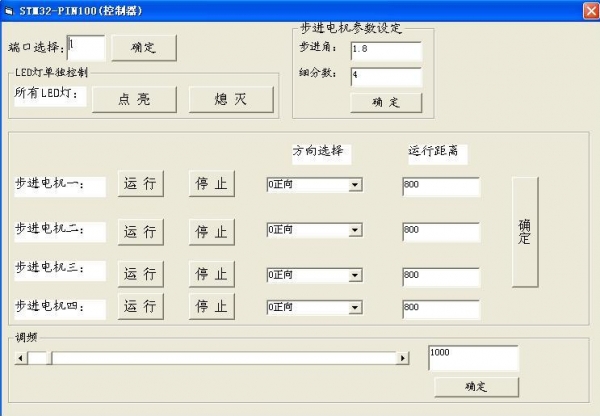

在功能版原来基础上添加,同时运行功能。每个电机运行的速度、距离都可以设置不同的值。
