单轴数码管控制器HYGC-V1.0
[打印本页]
作者:
andylee
时间:
2012-4-8 14:35
标题:
单轴数码管控制器HYGC-V1.0
[flash]http://player.youku.com/player.php/sid/XNzI2MjA2OTA0/v.swf[/flash]
[flash]http://player.youku.com/player.php/sid/XNzI2MTk2MjIw/v.swf[/flash]
[flash]http://player.youku.com/player.php/sid/XNzI2MjAzNzI4/v.swf[/flash]
一、功能描述
1、可外接一路步进电机驱动器,控制1路步进电机运行;运行过程可以通过编程方式实现。
2、输入信号有8路:L1-L8,输出有5路:Y1-Y5.都可以通过编程方式来获取和输出控制。
3、输入信号对应24V地信号有效,可以接NPN型的光电开关、接近开关或按钮,当给到对应输入点为24V地信号,则表示有效。输出为隔离输出,对应
输出控制为OC方式,外接继电器扩展板等,详细输入输出在说明书有介绍。
4、控制器需要2路电源:5V 和24V。

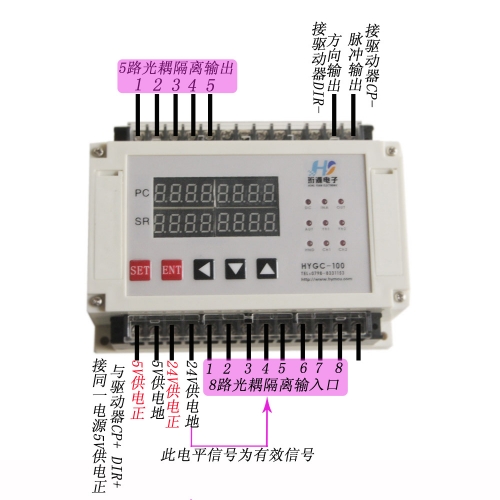

二、参考接线图
下载
(94.97 KB)
2012-4-8 16:58
三、编程参考说明书下载如下:
控制器说明手册.doc
(258.5 KB)
下载次数: 1953
2012-4-8 16:58
图片附件:
(2012-4-8 16:58, 94.97 KB) / 下载次数 244
http://bbs.hymcu.com/attachment.php?aid=1075&k=40f291ee6c1c8ffc9c53db37493296dd&t=1714955618&sid=dIiQmr
附件:
控制器说明手册.doc
(2012-4-8 16:58, 258.5 KB) / 下载次数 1953
http://bbs.hymcu.com/attachment.php?aid=1076&k=dcd131a52bd9ddaafe1d6d5ff69857ca&t=1714955618&sid=dIiQmr
作者:
珩源科技小胡
时间:
2013-6-27 08:44
本帖最后由 珩源科技小胡 于 2014-11-7 14:38 编辑

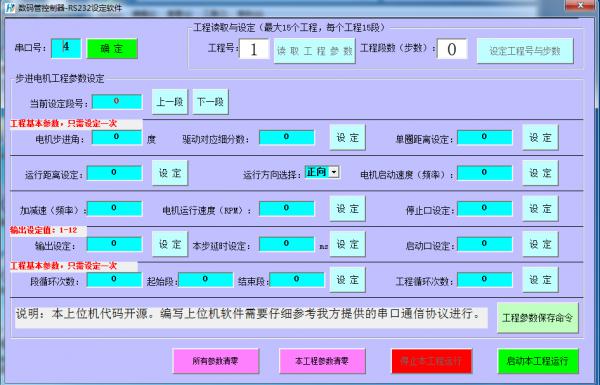

2014全新升级,添加和上位机通信功能。可以直接在电脑上设定控制器参数,并控制启动和停止。
新控制器适用于从2014年5月14起购买的客户。
注意:控制器必须要在开机界面下,才可以和上位机进行通信。
下载
(57.89 KB)
2014-5-10 18:20
单轴数码管VB上位机源代码.7z
(24.79 KB)
下载次数: 601
2014-5-14 09:54
VB上位机安装软件.7z
(2.33 MB)
下载次数: 1127
2014-5-14 09:44
20140503数码管控制器串口通信协议文档.doc
(37 KB)
下载次数: 816
2014-7-17 10:17
单轴数码管控制器说明书(201406).pdf
(1.01 MB)
下载次数: 1631
2014-7-23 09:34
2013.06最新修改
附件:
单轴数码管控制器说明书(20130621).doc
(2013-8-6 17:38, 1.29 MB) / 下载次数 2033
http://bbs.hymcu.com/attachment.php?aid=1399&k=a68fef20c632cd9a333c748d393bc033&t=1714955618&sid=dIiQmr
附件:
20140503数码管控制器串口通信协议文档.doc
(2014-7-17 10:17, 37 KB) / 下载次数 816
http://bbs.hymcu.com/attachment.php?aid=1453&k=9b746976f0d33d919956fe27a9d757fc&t=1714955618&sid=dIiQmr
附件:
单轴数码管控制器说明书(201406).pdf
(2014-7-23 09:34, 1.01 MB) / 下载次数 1631
http://bbs.hymcu.com/attachment.php?aid=1455&k=ed955941463d34b42887882c4edb6cc8&t=1714955618&sid=dIiQmr
图片附件:
(2014-5-10 18:20, 57.89 KB) / 下载次数 188
http://bbs.hymcu.com/attachment.php?aid=1456&k=397ff54f515b0984a6b5f4f64507f622&t=1714955618&sid=dIiQmr
附件:
VB上位机安装软件.7z
(2014-5-14 09:44, 2.33 MB) / 下载次数 1127
http://bbs.hymcu.com/attachment.php?aid=1457&k=10319ac733ff1fc27033026337f9184b&t=1714955618&sid=dIiQmr
附件:
单轴数码管VB上位机源代码.7z
(2014-5-14 09:54, 24.79 KB) / 下载次数 601
http://bbs.hymcu.com/attachment.php?aid=1458&k=c344648bf181df0079bff748b34d0f8a&t=1714955618&sid=dIiQmr
