标题:
2012-4：双轴示教钻孔触摸屏控制器
一、功能描述：具有示教功能。
1、 整个系统有两个坐标轴，X轴控制钻头左右移，Y轴控制钻孔动作。
2、系统要有一个输入一个输出与外面控制系统联系，
按下自动按键后，检测到有输入启动信号，系统工作，
钻孔完毕，给出一个输出信号，等待下一个输入信号启动。
3、系统参数里要有钻孔个数（1-10个可设定）、孔深、孔距等参数设置。
手动功能可以将钻头移动到指定位置，指定深度后，
按一个键可以将孔的参数自动记录并存储。
4、两轴的移动速度可以在参数里调整，特别是钻孔的快移速度和进刀速度。
还有螺距的设定也可以调节。

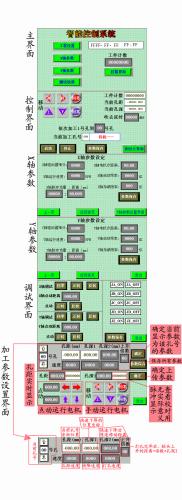

二、操作说明示意图：（详细参考我们的操作说明）
下载
(256.38 KB)
2012-4-14 13:11
[attach]1079[/attach]
三、特别说明:
本控制器为一个控制盒子+4.3寸信捷触摸屏构成，赠送一个电源（5V\24V一体）。
图片附件:
(2012-4-14 13:11, 256.38 KB) / 下载次数 328
http://bbs.hymcu.com/attachment.php?aid=1078&k=a71e7afe94124c8993b76863dfb8d06e&t=1732448478&sid=g1gh13
图片附件:
(2012-4-14 13:38, 256.38 KB) / 下载次数 334
http://bbs.hymcu.com/attachment.php?aid=1080&k=7be7852bfac14cb5532b3dcb43e9e41c&t=1732448478&sid=g1gh13
