版本名称：单轴自定义协议RS232控制器，型号缩写为：DZZC-RS232！
2012简易版控制器开始上市：历经多次改版和程序升级！

1、一路步进电机控制输出（必要时可以扩展2路）。
2、 3路OC输出，最大500mA，下称O1、O2、O3。
3、 4路隔离输入，低有效(24V地有效)，下称I1、I2、I3、I4。
4、一路AD采集，可通过接入1个10K可调电阻外部调节电压，范围0-3V。
5、一路RS232串口。(通信波特率为9600)
6、上下左右四方向按键，两路LED状态指示灯。
7、存储IC，EEPROM，可存储数据。

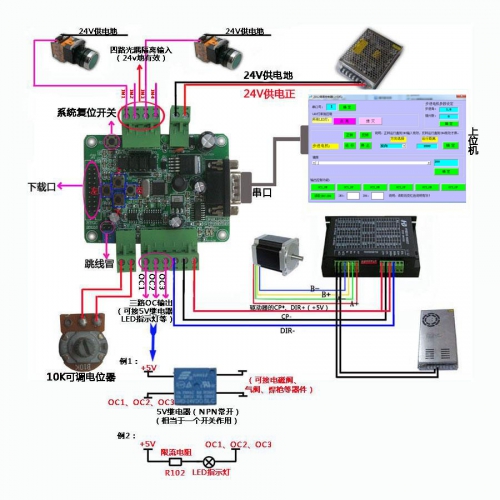

接线说明注意：（老板接线图如下）

下载 (113.66 KB)

2014-4-13 14:19

目前的新板子与老板子的接线，一一对应就可以。新板的3个输出O1-O3与老板
的OC1-OC3一一对应，输入IN1-IN4与老板也是一一对应；
步进控制器的接线同理，新板子的5V输出接驱动CP+(有些驱动上为PUL+)\
DIR+，新板的CP接驱动的CP-(有些驱动为PUL-)，新板的DR接驱动的DIR-.
板子供电：12V-30VDC。

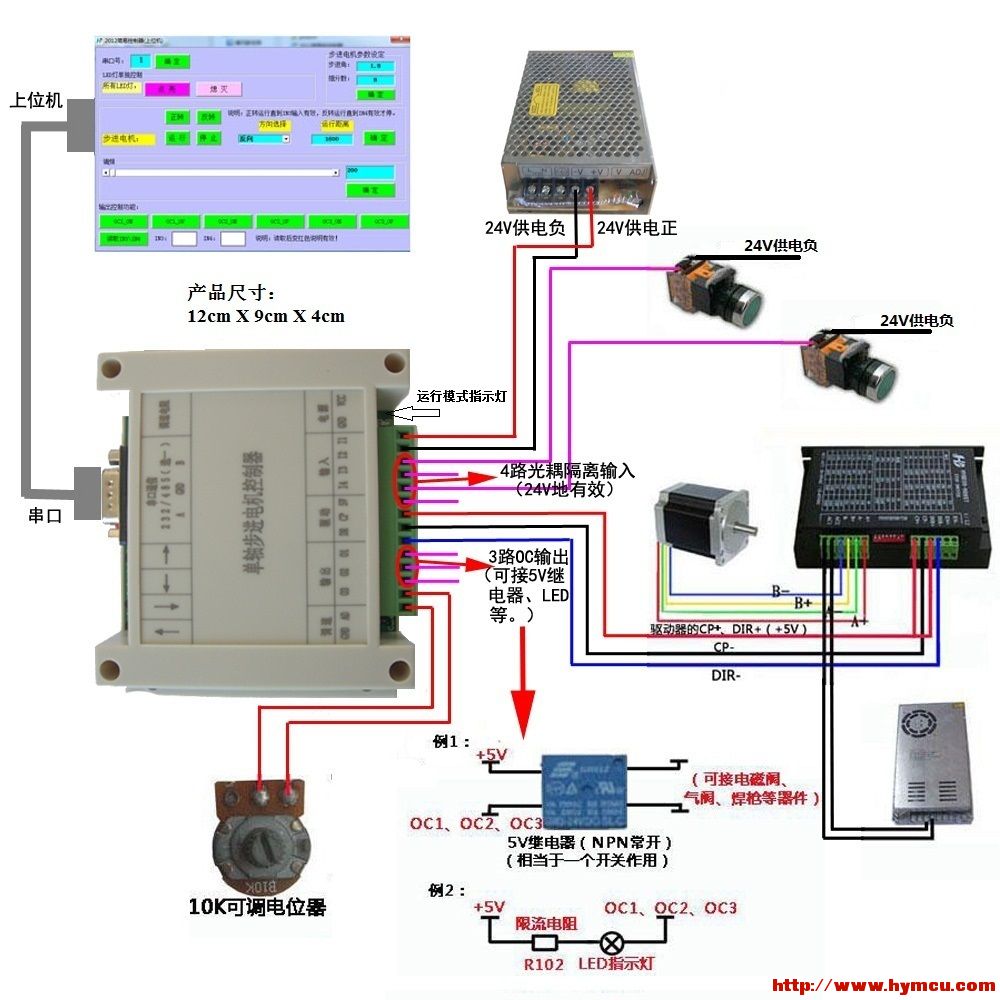

新板接线图如下:

/******************************************/
2015年4月新增功能如下：(适用4月1日之后购买的控制器)
   1、运行过程中实时调速功能。(通过上位机软件改变速度)
2、设定运行模式。（通过上位机设定。上电后，自动进入最后一次运行的模式）
   3、设定上电是否回零功能。（通过上位机设定）
   4、自编程模式下，是否运行到位回命令、碰到限位点回命令。

【使用单轴自定义通信协议的客户，最新资料如下：】

DZZC-RS232产品介绍.pdf (348.08 KB)

DZZC-RS232通信协议.pdf (86.48 KB)

DZZC-RS232上位机调试软件使用手册.pdf (369.33 KB)

DZZC-RS232上位机调试软件V2.0.rar (29.6 KB)

图片附件: 小控制器接线图gai.jpg (2014-4-13 14:19, 113.66 KB) / 下载次数 6159
http://bbs.hymcu.com/attachment.php?aid=1446&k=57825baefc49400b6e7d8a78f9ac15da&t=1793772014&sid=bv1phM

图片附件: 接线图.jpg (2017-9-13 10:01, 129.2 KB) / 下载次数 11062
http://bbs.hymcu.com/attachment.php?aid=1519&k=edbf4e7a38cec067b7ada68511c6b16a&t=1793772014&sid=bv1phM

附件: DZZC-RS232产品介绍.pdf (2021-5-5 19:40, 348.08 KB) / 下载次数 11943
http://bbs.hymcu.com/attachment.php?aid=1712&k=5f5390074d97448d5348b6f6d1c93333&t=1793772014&sid=bv1phM

附件: DZZC-RS232上位机调试软件使用手册.pdf (2021-5-5 19:40, 369.33 KB) / 下载次数 12067
http://bbs.hymcu.com/attachment.php?aid=1713&k=fea6b80137ecaa9229c972d1e9d3eafa&t=1793772014&sid=bv1phM

附件: DZZC-RS232通信协议.pdf (2021-5-5 19:40, 86.48 KB) / 下载次数 11575
http://bbs.hymcu.com/attachment.php?aid=1714&k=80853ce4ad9f892bd08ec1b905f1fb28&t=1793772014&sid=bv1phM

附件: DZZC-RS232上位机调试软件V2.0.rar (2021-5-5 19:40, 29.6 KB) / 下载次数 10795
http://bbs.hymcu.com/attachment.php?aid=1715&k=aea0a381ebc7c3b1f524a46e282934d7&t=1793772014&sid=bv1phM

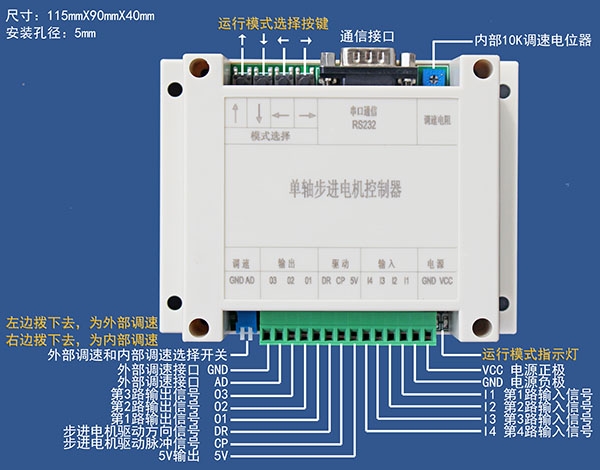

图片附件: DZZC-RS232接口说明图.jpg (2021-5-5 19:45, 50.66 KB) / 下载次数 5905
http://bbs.hymcu.com/attachment.php?aid=1871&k=25c75e3a5a78233a41470e2dffb66979&t=1793772014&sid=bv1phM

作者: 珩源科技小胡 时间: 2017-9-3 14:44

本帖最后由珩源科技小胡于 2021-5-5 19:45 编辑

版本名称：单轴MODBUS-RTU协议RS232控制器，缩写为：DZMC-RS232！
此款RS232简易单轴步进控制器，我们推出modbus-rtu通信协议版本。方便连接PLC或者工控触摸屏

【使用单轴modbus-rtu通信协议的客户，最新资料如下：】

DZMC-RS232产品介绍.pdf (348.27 KB)

DZMC-RS232通信协议.pdf (189.96 KB)

DZMC-RS232上位机调试软件使用手册.pdf (604.26 KB)

modbus-rtu-单轴上位机调试软件V2.1.rar (95.56 KB)

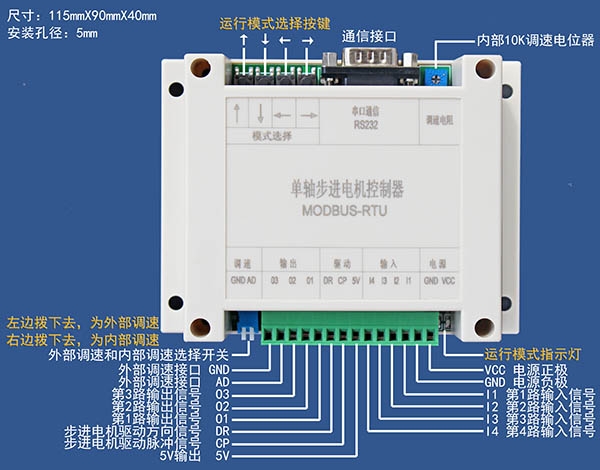

图片附件: DZMC-RS232接口说明图.jpg (2021-5-5 19:45, 50.19 KB) / 下载次数 10740
http://bbs.hymcu.com/attachment.php?aid=1634&k=02aac8fb329023a6baefb2164070df99&t=1793772014&sid=bv1phM

附件: DZMC-RS232产品介绍.pdf (2021-5-5 19:41, 348.27 KB) / 下载次数 11260
http://bbs.hymcu.com/attachment.php?aid=1716&k=1b02d788650ad6b21c98f722892286df&t=1793772014&sid=bv1phM

附件: DZMC-RS232上位机调试软件使用手册.pdf (2021-5-5 19:41, 604.26 KB) / 下载次数 11461
http://bbs.hymcu.com/attachment.php?aid=1717&k=158fa5cccd844d27e1909e5bd87cec39&t=1793772014&sid=bv1phM

附件: DZMC-RS232通信协议.pdf (2021-5-5 19:41, 189.96 KB) / 下载次数 10916
http://bbs.hymcu.com/attachment.php?aid=1718&k=233d0d434ac6d04f8860eeccf2205d9f&t=1793772014&sid=bv1phM

附件: modbus-rtu-单轴上位机调试软件V2.1.rar (2021-5-5 19:41, 95.56 KB) / 下载次数 10131
http://bbs.hymcu.com/attachment.php?aid=1719&k=2ff2b0f1f372597026874a2c3f87ac21&t=1793772014&sid=bv1phM

作者: 珩源科技小胡 时间: 2017-9-3 14:46

本帖最后由珩源科技小胡于 2021-5-5 19:44 编辑

版本名称：双轴自定义协议RS232控制器，型号缩写为：SZZC-RS232！
此款RS232简易单轴步进控制器，我们推出2轴控制功能，(将2路OC输出改为脉冲和方向输出)。可以通过上位机发送指令控制2个步进电机运行。

【使用双轴自定义通信协议的客户，最新资料如下：】

SZZC-RS232产品介绍.pdf (349.21 KB)

SZZC-RS232通信协议.pdf (87 KB)

SZZC-RS232上位机调试软件使用手册.pdf (366.31 KB)

SZZC-RS232上位机调试软件V2.0.rar (30.13 KB)

图片附件: SZZC-RS232接口说明图.jpg (2021-5-5 19:44, 50.5 KB) / 下载次数 10742
http://bbs.hymcu.com/attachment.php?aid=1636&k=cd2f23f979e44ea5ddac8049361c42e7&t=1793772014&sid=bv1phM

附件: SZZC-RS232产品介绍.pdf (2021-5-5 19:43, 349.21 KB) / 下载次数 11120
http://bbs.hymcu.com/attachment.php?aid=1720&k=18ada9d839f7a05730c30db94da96776&t=1793772014&sid=bv1phM

附件: SZZC-RS232上位机调试软件使用手册.pdf (2021-5-5 19:43, 366.31 KB) / 下载次数 11239
http://bbs.hymcu.com/attachment.php?aid=1721&k=a94790bfa8b056fa34ef8c6d7d52878b&t=1793772014&sid=bv1phM

附件: SZZC-RS232通信协议.pdf (2021-5-5 19:43, 87 KB) / 下载次数 10703
http://bbs.hymcu.com/attachment.php?aid=1722&k=d2bd218799617ea145627220defb8552&t=1793772014&sid=bv1phM

附件: SZZC-RS232上位机调试软件V2.0.rar (2021-5-5 19:43, 30.13 KB) / 下载次数 9735
http://bbs.hymcu.com/attachment.php?aid=1723&k=d25f0f6496cdd1feaaae37b3bd61fa4c&t=1793772014&sid=bv1phM

作者: 珩源科技小胡 时间: 2017-12-14 16:32

本帖最后由珩源科技小胡于 2021-5-6 17:59 编辑

版本名称：双轴Modbus-RTU协议RS232控制器，型号缩写为：SZMC-RS232！
此款RS232简易单轴步进控制器，我们推出2轴控制功能，(将2路OC输出改为脉冲和方向输出)。可以通过上位机发送指令控制2个步进电机运行。

【使用双轴Modbus-RTU通信协议的客户，最新资料如下：】

SZMC-RS232产品介绍.pdf (348.37 KB)

SZMC-RS232通信协议.pdf (191.14 KB)

SZMC-RS232上位机调试软件使用手册.pdf (640.29 KB)

modbus-rtu-2轴上位机调试软件V1.0.rar (107.76 KB)

附件: SZMC-RS232产品介绍.pdf (2021-5-6 17:59, 348.37 KB) / 下载次数 11317
http://bbs.hymcu.com/attachment.php?aid=1900&k=38a43e629468490642e2b76a02853a28&t=1793772014&sid=bv1phM

附件: SZMC-RS232通信协议.pdf (2021-5-6 17:59, 191.14 KB) / 下载次数 11116
http://bbs.hymcu.com/attachment.php?aid=1901&k=0f9b6852e51576f60934b8a49768b6d1&t=1793772014&sid=bv1phM

附件: SZMC-RS232上位机调试软件使用手册.pdf (2021-5-6 17:59, 640.29 KB) / 下载次数 11520
http://bbs.hymcu.com/attachment.php?aid=1902&k=2bc4188752c39cd23af24a1cd37930fa&t=1793772014&sid=bv1phM

附件: modbus-rtu-2轴上位机调试软件V1.0.rar (2021-5-6 17:59, 107.76 KB) / 下载次数 10427
http://bbs.hymcu.com/attachment.php?aid=1903&k=c9cb4a622996ea91e25f808dba75e8f8&t=1793772014&sid=bv1phM

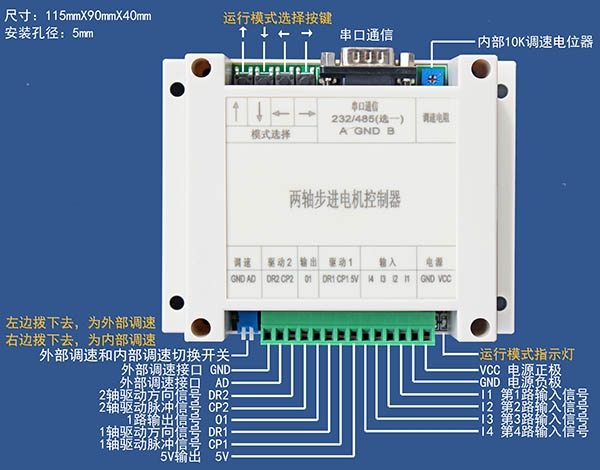

图片附件: SZMC-RS232接口说明图.jpg (2021-5-6 17:59, 50.5 KB) / 下载次数 5987
