型号名称：单轴自定义协议RS485控制器，型号缩写为：DZZC-RS485！
最新版本查看往后面查看！
[flash]http://player.youku.com/player.php/sid/XNzI2MjAxNTM2/v.swf[/flash]

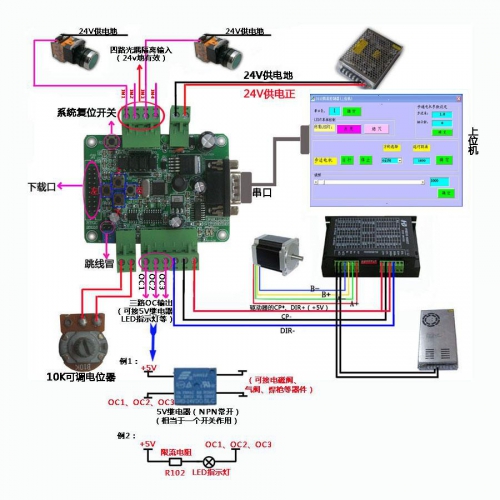

1、此板是在原来的RS232接口板（单轴控制器）升级而来; 原来旧版本的RS232的接线图如下：

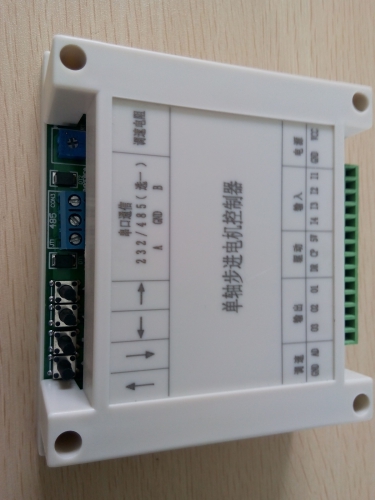

新RS485板的图片如下：

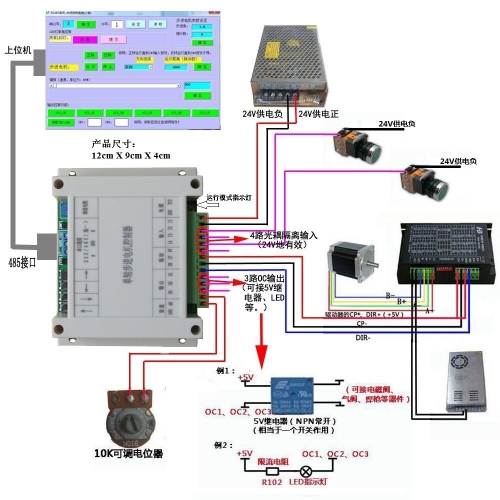

说明：新RS485板的接线图，参考旧板接线；对应旧板上的IN1-IN4四个输入端，新板同样标注了IN1-IN4；同理O1-O3三路输出口；一路步进电机输入接口；一路AD采集口，对应外接10K可调电阻。电源输入 12V-30VDC。二、说明文档如下：（可下载后细看）（2015年以前版本）
简易版单轴步进电机控制器（RS85）使用说明书201402.doc (481.5 KB)
说明书里面包含了详细的串口通信协议，用户可以通过熟悉协议自行编写上位机软件，也可以下载我们提供的上位机软件（含VB源代码）
三、上位机控制器软件（含源代码，VB，用户自行安装一个VB 6.0的开发环境）（2015年以前版本）
（2015年以前版本）
下载：
485小板-VB源代码.rar (12 KB)

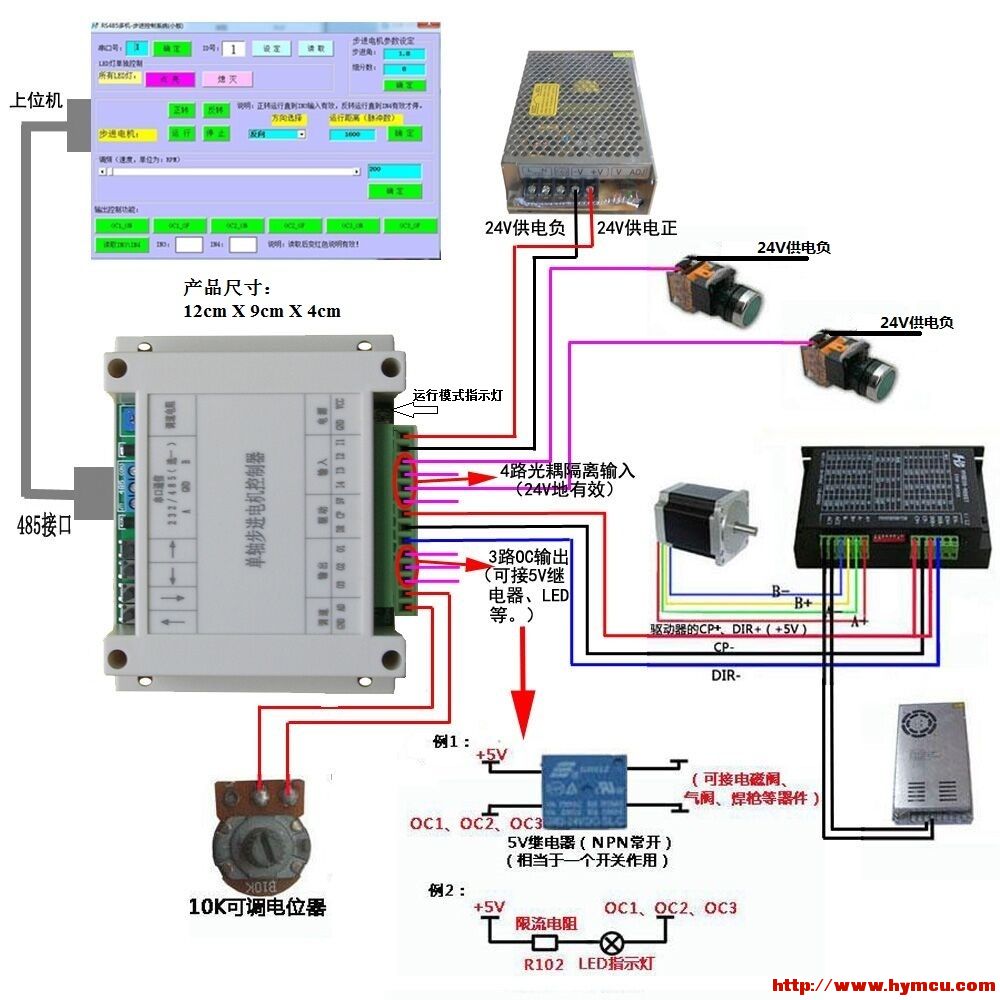

图片附件: 小控制器接线图2.jpg (2014-4-11 08:26, 110.63 KB) / 下载次数 3341
http://bbs.hymcu.com/attachment.php?aid=1439&k=6fffc74114a6123099f41c5d44dedb52&t=1781484144&sid=pruhGu
图片附件: IMG_20140404_153014.jpg (2014-4-11 08:26, 144.09 KB) / 下载次数 3232
http://bbs.hymcu.com/attachment.php?aid=1440&k=365fcbe136fe7521bdb2025ed7f410c0&t=1781484144&sid=pruhGu
附件: 简易版单轴步进电机控制器（RS85）使用说明书201402.doc (2014-4-11 09:03, 481.5 KB) / 下载次数 6386
http://bbs.hymcu.com/attachment.php?aid=1441&k=ef1c5fb36dc662275acf7792198c7303&t=1781484144&sid=pruhGu
图片附件: shangweiji.bmp (2014-4-11 09:07, 1.05 MB) / 下载次数 6620
http://bbs.hymcu.com/attachment.php?aid=1442&k=1890d716518b0c3ca8d60b8cf2d014dc&t=1781484144&sid=pruhGu
附件: 485小板-VB源代码.rar (2014-4-11 09:08, 12 KB) / 下载次数 4785
http://bbs.hymcu.com/attachment.php?aid=1443&k=7dfd382241e75db0f5e2e9f4b76469bf&t=1781484144&sid=pruhGu
图片附件: 小控制器接线图-旧版本.jpg (2014-4-11 09:08, 110.63 KB) / 下载次数 2625
http://bbs.hymcu.com/attachment.php?aid=1444&k=8b15b6b78fefac4f4e1bb327afd6f41f&t=1781484144&sid=pruhGu
作者: 珩源科技小胡 时间: 2014-5-3 11:22
本帖最后由 珩源科技小胡 于 2021-5-5 19:46 编辑
型号名称：单轴自定义协议RS485控制器，型号缩写为：DZZC-RS485！
/************************/
2015年4月新增功能如下：（适用与4月1日之后购买的控制器）
1、运行过程中实时调速功能。(通过上位机软件改变速度)
2、设定运行模式。（通过上位机软件设定。 上电后，自动进入最后一次运行的模式）
3、设定上电是否回零功能。（通过上位机软件设定）
4、自编程模式下，读取是否运行到位回命令。(多机通信时，到位时不能同时回命令的。)
【使用单轴自定义通信协议的客户，最新资料如下：】
DZZC-RS485产品介绍.pdf (425.42 KB)
DZZC-RS485通信协议.pdf (99.93 KB)
DZZC-RS485上位机调试软件使用手册.pdf (361.95 KB)
DZZC-RS485上位机调试软件V2.0.rar (30.7 KB)

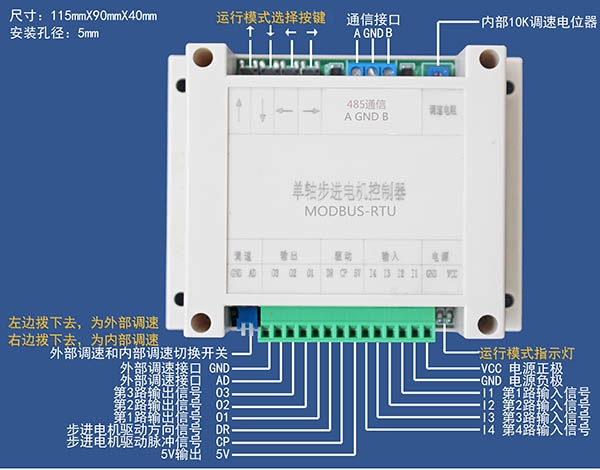

图片附件: 485接线图-2015.jpg (2017-9-13 10:02, 131.32 KB) / 下载次数 3307
http://bbs.hymcu.com/attachment.php?aid=1555&k=215295923026733bf7449d30a891e5f8&t=1781484144&sid=pruhGu
附件: DZZC-RS485产品介绍.pdf (2021-5-5 19:29, 425.42 KB) / 下载次数 5447
http://bbs.hymcu.com/attachment.php?aid=1700&k=0c845a2de98d11d45ebd64e62093d054&t=1781484144&sid=pruhGu
附件: DZZC-RS485上位机调试软件使用手册.pdf (2021-5-5 19:29, 361.95 KB) / 下载次数 5227
http://bbs.hymcu.com/attachment.php?aid=1701&k=6f30f70fbb9e55923698ec35831f4a03&t=1781484144&sid=pruhGu
附件: DZZC-RS485通信协议.pdf (2021-5-5 19:29, 99.93 KB) / 下载次数 4929
http://bbs.hymcu.com/attachment.php?aid=1702&k=e8778a72886ff3d4266d47cb2b461271&t=1781484144&sid=pruhGu
附件: DZZC-RS485上位机调试软件V2.0.rar (2021-5-5 19:29, 30.7 KB) / 下载次数 4249
http://bbs.hymcu.com/attachment.php?aid=1703&k=cf61796a466c47885a9867305bc20f80&t=1781484144&sid=pruhGu
图片附件: DZZC-RS485接口说明图.jpg (2021-5-5 19:46, 49.79 KB) / 下载次数 3105
http://bbs.hymcu.com/attachment.php?aid=1872&k=372382724f66fe4085f00702c6ab1aaa&t=1781484144&sid=pruhGu
作者: 珩源科技小胡 时间: 2017-9-3 14:01
本帖最后由 珩源科技小胡 于 2021-5-5 19:47 编辑
型号名称：单轴MODBUS-RTU协议RS485控制器，缩写为：DZMC-RS485！
此款RS485简易单轴步进控制器，我们推出modbus-rtu通信协议版本。方便连接PLC或者工控触摸屏
【使用单轴modbus-rtu通信协议的客户，最新资料如下：】
DZMC-RS485产品介绍.pdf (424.46 KB)
DZMC-RS485通信协议.pdf (189.46 KB)
DZMC-RS485上位机调试软件使用手册.pdf (604.32 KB)
modbus-rtu-单轴上位机调试软件V2.1.rar (95.56 KB)

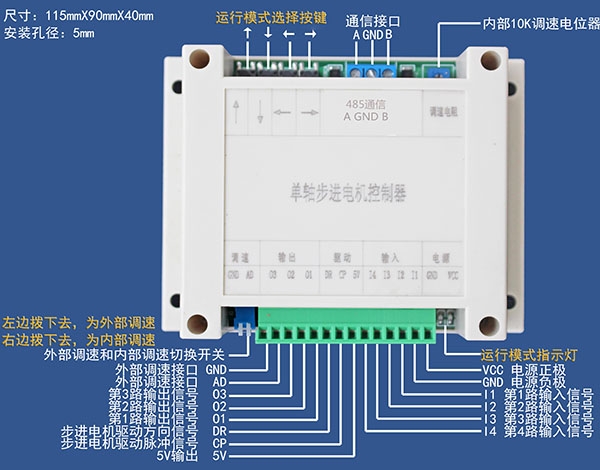

图片附件: DZMC-RS485接口说明图.jpg (2021-5-5 19:47, 49.05 KB) / 下载次数 3002
http://bbs.hymcu.com/attachment.php?aid=1625&k=33e875562662b4f579b9ecc56fb1b017&t=1781484144&sid=pruhGu
附件: modbus-rtu-单轴上位机调试软件V2.1.rar (2021-5-5 19:32, 95.56 KB) / 下载次数 4654
http://bbs.hymcu.com/attachment.php?aid=1704&k=f7d1ce90abd19db0742b503799195b34&t=1781484144&sid=pruhGu
附件: DZMC-RS485上位机调试软件使用手册.pdf (2021-5-5 19:32, 604.32 KB) / 下载次数 5247
http://bbs.hymcu.com/attachment.php?aid=1705&k=ce4c199c21454e4d13a1d8345153cac2&t=1781484144&sid=pruhGu
附件: DZMC-RS485通信协议.pdf (2021-5-5 19:32, 189.46 KB) / 下载次数 5360
http://bbs.hymcu.com/attachment.php?aid=1706&k=6132f4f718c35c5a1feeb4f644c99ebf&t=1781484144&sid=pruhGu
附件: DZMC-RS485产品介绍.pdf (2021-5-5 19:32, 424.46 KB) / 下载次数 5235
http://bbs.hymcu.com/attachment.php?aid=1779&k=ad9adf50a082c5be7651d66356f91b3a&t=1781484144&sid=pruhGu
作者: 珩源科技小胡 时间: 2017-9-3 14:16
本帖最后由 珩源科技小胡 于 2021-5-5 19:47 编辑
型号名称：双轴自定义协议RS485控制器，型号缩写为：SZZC-RS485！
此款RS485简易单轴步进控制器，我们推出2轴控制功能，(将2路OC输出改为脉冲和方向输出)。可以通过上位机发送指令控制2个步进电机运行。
【使用双轴自定义通信协议的客户，最新资料如下：】
SZZC-RS485产品介绍.pdf (349.85 KB)
SZZC-RS485通信协议.pdf (102.39 KB)
SZZC-RS485上位机调试软件使用手册.pdf (361.94 KB)
SZZC-RS485上位机调试软件V1.0.rar (31.58 KB)

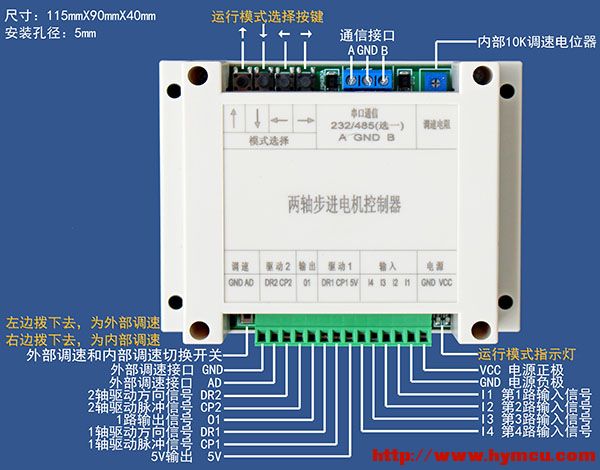

图片附件: SZZC-RS485接口说明图.jpg (2021-5-5 19:47, 53.46 KB) / 下载次数 3053
http://bbs.hymcu.com/attachment.php?aid=1631&k=ad3d3cc447dae5bd24376906cd10379c&t=1781484144&sid=pruhGu
附件: SZZC-RS485产品介绍.pdf (2021-5-5 19:35, 349.85 KB) / 下载次数 4997
http://bbs.hymcu.com/attachment.php?aid=1708&k=d5c0f4f4a624bac43f39987605b96c63&t=1781484144&sid=pruhGu
附件: SZZC-RS485上位机调试软件使用手册.pdf (2021-5-5 19:35, 361.94 KB) / 下载次数 5180
http://bbs.hymcu.com/attachment.php?aid=1709&k=000243b91d4e80457ecc9a1106f1c774&t=1781484144&sid=pruhGu
附件: SZZC-RS485通信协议.pdf (2021-5-5 19:35, 102.39 KB) / 下载次数 4713
http://bbs.hymcu.com/attachment.php?aid=1710&k=6ba88975ad02b46064f71d769ffdc7b8&t=1781484144&sid=pruhGu
附件: SZZC-RS485上位机调试软件V1.0.rar (2021-5-5 19:35, 31.58 KB) / 下载次数 4076
http://bbs.hymcu.com/attachment.php?aid=1711&k=e2fa502e6b22cbf16e7430e10f81a547&t=1781484144&sid=pruhGu
作者: 珩源科技小胡 时间: 2021-5-6 17:52
本帖最后由 珩源科技小胡 于 2021-5-6 18:01 编辑
型号名称：双轴Modbus-RTU通信协议RS485控制器，型号缩写为：SZMC-RS485！
此款RS485简易单轴步进控制器，我们推出2轴控制功能，(将2路OC输出改为脉冲和方向输出)。可以通过上位机发送指令控制2个步进电机运行。
【使用双轴Modbus-RTU通信协议的客户，最新资料如下：】
SZMC-RS485产品介绍.pdf (349.22 KB)
SZMC-RS485通信协议.pdf (190.39 KB)
SZMC-RS485上位机调试软件使用手册.pdf (640.9 KB)
modbus-rtu-2轴上位机调试软件V1.0.rar (107.76 KB)
图片附件: SZMC-RS485接口说明图.jpg (2021-5-6 18:00, 53.46 KB) / 下载次数 3128
http://bbs.hymcu.com/attachment.php?aid=1905&k=de8a3c87352bd1a16b0c8a23c37c99db&t=1781484144&sid=pruhGu
附件: modbus-rtu-2轴上位机调试软件V1.0.rar (2021-5-6 18:00, 107.76 KB) / 下载次数 4844
http://bbs.hymcu.com/attachment.php?aid=1906&k=04a6ece4f25466750975da73e31cdfd6&t=1781484144&sid=pruhGu
附件: SZMC-RS485产品介绍.pdf (2021-5-6 18:00, 349.22 KB) / 下载次数 5553
http://bbs.hymcu.com/attachment.php?aid=1907&k=e840b93a7396c320601b9808b3ad227a&t=1781484144&sid=pruhGu
附件: SZMC-RS485通信协议.pdf (2021-5-6 18:00, 190.39 KB) / 下载次数 5023
http://bbs.hymcu.com/attachment.php?aid=1908&k=ada42e4ee7f64887ff8b7068fb6ac08e&t=1781484144&sid=pruhGu
附件: SZMC-RS485上位机调试软件使用手册.pdf (2021-5-6 18:00, 640.9 KB) / 下载次数 5680
http://bbs.hymcu.com/attachment.php?aid=1909&k=e7c780edbbb682dc4e5413eeacf95b4f&t=1781484144&sid=pruhGu
