标题:
胶带分切机(单头、双头)数控系统(2015-5月上市)
本数控系统适用于:
适用于PVC/BOPP/PE/美纹纸/双面胶带/牛皮纸胶带等之分切。
功能特点:
1. 2段式长度设定,卷取长度精确 面板之主要功能: 宽度、裁切计数,
工件及切刀转速7寸触摸屏控制; 参数可编程,编码界面界面简单。
2. 采用矽溶液冷却系统,避免切刀粘胶,确保切管作业顺畅;
3. 切刀采用油压背压控制,且切管压力可调,适合不同材质,切管稳定性能提高;
4. 切刀与主轴采用无级变速AC马达;
5. 行程以步进或伺服马达驱动,配合精密滚珠螺杆及线滑轨,切刀行程顺畅,定位精准。
适合机器设备如图:
下载
(14.89 KB)
2015-5-9 12:02

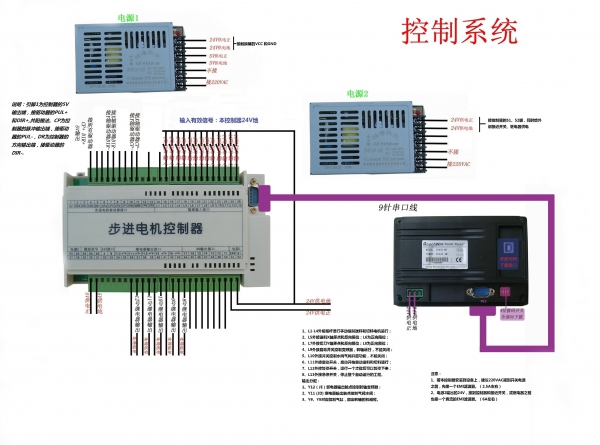

数控系统接线图如下:
下载
(677.61 KB)
2015-5-9 12:20

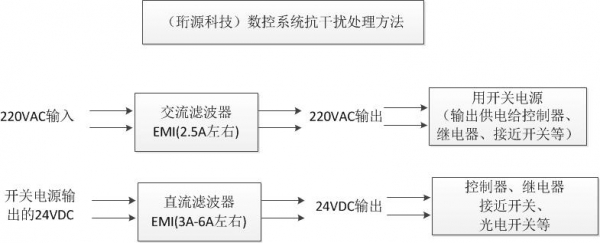

常见系统的输入信号受干扰情况分析
:
1、接近开关,或外接启动开关信号受变频、三相电的干扰
2、电控箱接线布局不合理,造成信号受到干扰的情况
解决方法如图:
下载
(34.75 KB)
2015-5-9 18:13

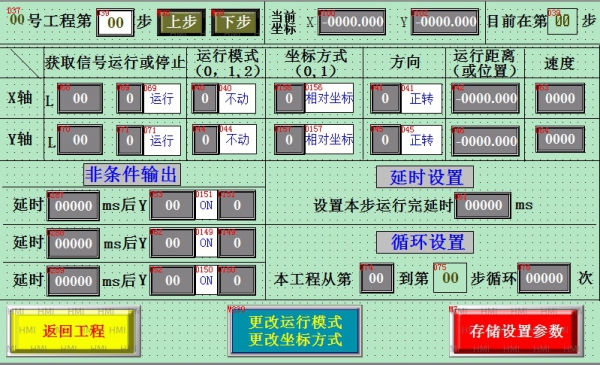

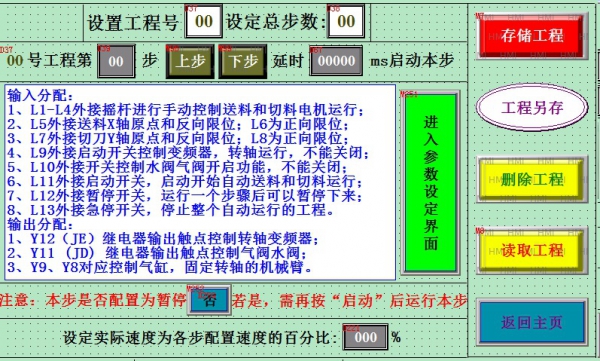

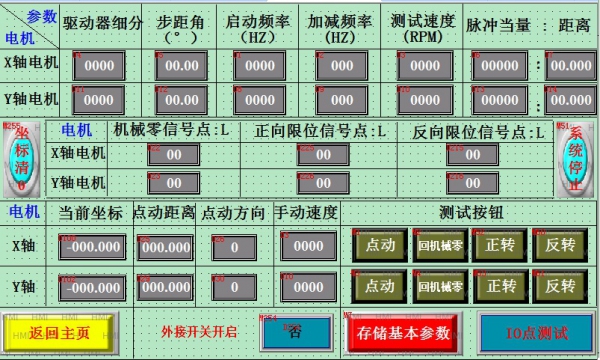

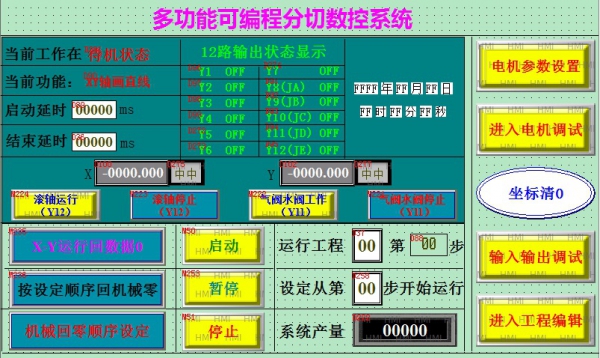

数控系统运行主要界面如下:
下载
(129.67 KB)
2015-5-9 12:35
下载
(147.54 KB)
2015-5-9 12:35
下载
(161.45 KB)
2015-5-9 12:36
下载
(152.12 KB)
2015-5-9 12:36
