标题: 单轴步进电机驱动控制一体机(109驱动,无外盒,公司自定义串口协议) [打印本页]

作者: 珩源科技小胡    时间: 2015-8-2 10:56     标题: 单轴步进电机驱动控制一体机(109驱动,无外盒,公司自定义串口协议)

本帖最后由 珩源科技小胡 于 2021-5-4 23:29 编辑

一、主要技术参数
1、9-24V直流供电;
2、最大4.0A的8种输出电流可选;
3、最大32细分的6种细分模式可选;
4、内置温度保护和过流保护,以及半自动电流锁定功能;

5、5种工作模式。(4种固定运行模式和【手机蓝牙/电脑控制模式】);
6、输出频率:上位机控制模式最大输出50Khz;电位器调速控制最大输出26Khz;
7、5路光耦隔离的数字量输入IN1  IN2  IN3  IN4  IN5,可接按钮,限位开关等;
     3路NPN型集电极开路输出OC1  OC2  OC3,可以控制继电器;
(输入电压:0-24V范围内开关量信号,低电平有效或开关对地闭合有效)
(输出电压:输出有效时,接近0V;输出无效时为5V,输出电流最大500mA)
8、可调电阻调速(内外部可选,只在4种固定的模式中可以使用)
9、EEPROM存储芯片容量为1024字节,可断电存储上位机设定的相关数据。
10、蓝牙串口模块接口;可通过手机控制电机运行和停止、输出控制。(通信波特率为9600)
11、1路RS232串口;可通过电脑控制电机运行和停止、输出控制。(可编辑4个工程,每个工程最多10步。)
串口通信协议开放,方便客户开发自己的上位机系统。(通信波特率为9600)


驱动控制一体板控制器使用说明书.pdf (204.75 KB)
驱动控制一体板-通信协议文档.pdf (98.85 KB)




针对自己开发上位机系统的客户,请下载此源程序文件!
单轴控制驱动一体VB上位机源代码6-12.7z (31.43 KB)

普通客户可直接下载此安装文件使用!
驱动控制一体安装软件2015.7z (2.35 MB)

蓝牙串口调试助手软件
蓝牙串口助手 v1.97.apk (64.96 KB)

USB转232驱动
340驱动USB-232.rar (141.79 KB)

蓝牙串口软件操作步骤:


附件: 驱动控制一体板控制器使用说明书.pdf (2017-3-1 15:30, 204.75 KB) / 下载次数 4915
http://bbs.hymcu.com/attachment.php?aid=1549&k=8c0202f81ec6702b0e44a0da0ac75eae&t=1777479588&sid=yKWb4y

附件: 驱动控制一体板-通信协议文档.pdf (2017-3-1 15:22, 98.85 KB) / 下载次数 3787
http://bbs.hymcu.com/attachment.php?aid=1550&k=7327a6983075327b4466ba6a357a583f&t=1777479588&sid=yKWb4y

附件: 单轴控制驱动一体VB上位机源代码6-12.7z (2015-8-6 16:15, 31.43 KB) / 下载次数 2966
http://bbs.hymcu.com/attachment.php?aid=1551&k=9a0cb8801b31107d950d1f8de62a7c70&t=1777479588&sid=yKWb4y

附件: 驱动控制一体安装软件2015.7z (2015-8-6 16:15, 2.35 MB) / 下载次数 9156
http://bbs.hymcu.com/attachment.php?aid=1552&k=a5fa0e7177535813ac00057fc38ab2e4&t=1777479588&sid=yKWb4y

附件: 蓝牙串口助手 v1.97.apk (2015-8-6 17:45, 64.96 KB) / 下载次数 3179
http://bbs.hymcu.com/attachment.php?aid=1553&k=653701fd77b9867f4fb7395ef73a1ba9&t=1777479588&sid=yKWb4y

附件: 340驱动USB-232.rar (2015-8-11 16:02, 141.79 KB) / 下载次数 2895
http://bbs.hymcu.com/attachment.php?aid=1554&k=d4bc250e60ce75eaa21e51ad4efb0100&t=1777479588&sid=yKWb4y

图片附件: 蓝牙串口软件操作步骤.jpg (2016-4-22 09:51, 266.08 KB) / 下载次数 2804
http://bbs.hymcu.com/attachment.php?aid=1558&k=841073a39d7fd89dd2bd46a9c212b59f&t=1777479588&sid=yKWb4y

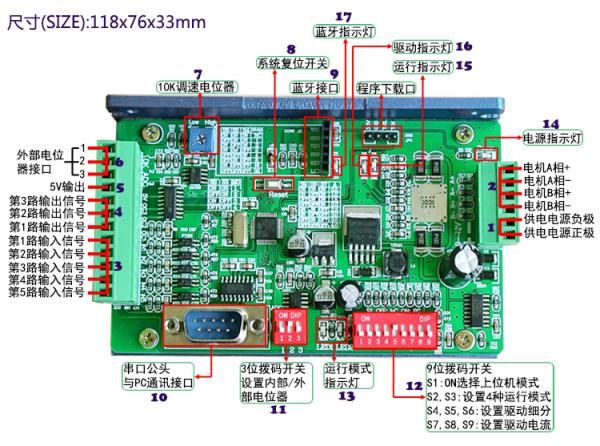

图片附件: 驱动一体接线图.jpg (2016-8-20 13:49, 329.42 KB) / 下载次数 1371
http://bbs.hymcu.com/attachment.php?aid=1565&k=87803de6ac1b0f4b86c5cbb01a61d152&t=1777479588&sid=yKWb4y


作者: 珩源科技小胡    时间: 2016-6-30 15:53

本帖最后由 珩源科技小胡 于 2017-9-3 15:06 编辑

2016年6月30号之后购买本产品的客户注意:
内/外部调速的设置,与之前的板有点不同。其他功能不变


注意:以前是2个跳线帽选择,现在换成2个拨动开关。

内部电位器对应ADC1拨上去,ADC2拨下;
外部电位器对应ADC1拨上去,ADC2也拨上去;


图片附件: QQ截图20160820155045.png (2016-8-20 15:50, 344.02 KB) / 下载次数 3294
http://bbs.hymcu.com/attachment.php?aid=1566&k=2182c2f244d90ec14c6429ef07a8fe1c&t=1777479588&sid=yKWb4y


作者: 珩源科技小胡    时间: 2017-9-3 15:02

本帖最后由 珩源科技小胡 于 2021-5-6 17:39 编辑

2017-9月以后购买的客户,最新资料下载:

WG-232-109QC产品介绍.pdf (195.36 KB)
WG-232-109QC上位机调试软件使用手册.pdf (317.55 KB)
WG-232-109QC通信协议.pdf (133.22 KB)

WG-232-109QC上位机调试软件V1.0.rar (89.84 KB)



3位拨码开关的设置: 选择内部电位器调速,则2拨上去。 选择外部电位器调速,则3拨上去。


客户在使用我司提供的VB调试软件时,出现应用程序打不开,(或提示缺失mscomm32.ocx)的解决方法:
mscomm32.ocx控件缺失解决方法.rar (48.07 KB)

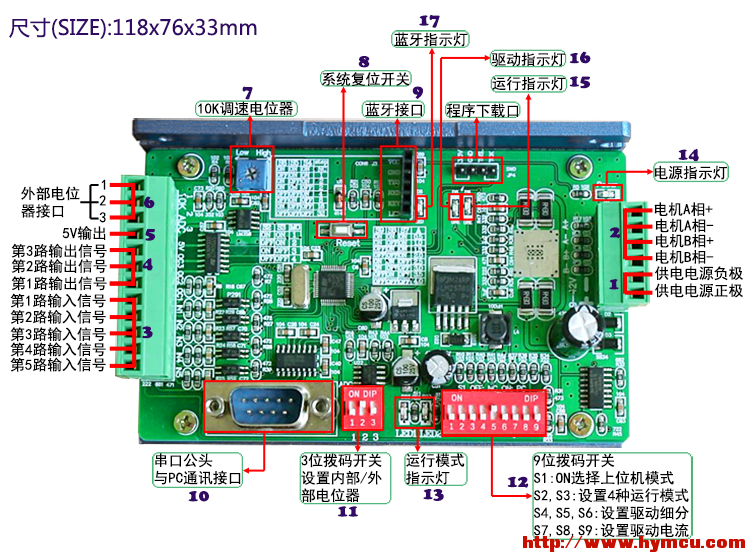

图片附件: 无盖驱控一体接口说明图-2017.png (2017-9-3 15:30, 441.98 KB) / 下载次数 2694
http://bbs.hymcu.com/attachment.php?aid=1639&k=eed7d0d3b92505aa695679962c6ee59b&t=1777479588&sid=yKWb4y



附件: WG-232-109QC产品介绍.pdf (2021-5-6 17:37, 195.36 KB) / 下载次数 2744
http://bbs.hymcu.com/attachment.php?aid=1687&k=2ef72a3d9d4bf36b05c1b434d23a2e4e&t=1777479588&sid=yKWb4y

附件: WG-232-109QC上位机调试软件使用手册.pdf (2021-5-6 17:37, 317.55 KB) / 下载次数 2788
http://bbs.hymcu.com/attachment.php?aid=1688&k=d82f14f210a7cd91109ef3b82d090187&t=1777479588&sid=yKWb4y

附件: WG-232-109QC通信协议.pdf (2021-5-6 17:37, 133.22 KB) / 下载次数 2747
http://bbs.hymcu.com/attachment.php?aid=1689&k=6cedcd7ff5ca4dcfa7652059045b6a94&t=1777479588&sid=yKWb4y

附件: WG-232-109QC上位机调试软件V1.0.rar (2021-5-6 17:37, 89.84 KB) / 下载次数 2297
http://bbs.hymcu.com/attachment.php?aid=1690&k=7c44b5d9c2825398989f96d9b2b6d155&t=1777479588&sid=yKWb4y

附件: mscomm32.ocx控件缺失解决方法.rar (2017-12-14 16:26, 48.07 KB) / 下载次数 2226
http://bbs.hymcu.com/attachment.php?aid=1755&k=094168c0ea7d57393ac82278642a5627&t=1777479588&sid=yKWb4y




欢迎光临 珩源工控论坛 (http://bbs.hymcu.com/) Powered by Discuz! 7.2
