标题: 单轴步进电机驱动控制一体机(带蓝色外盒,109驱动系列)(RS232/485,MODBUS-RTU) [打印本页]

作者: 珩源科技小胡    时间: 2016-11-1 15:44     标题: 单轴步进电机驱动控制一体机(带蓝色外盒,109驱动系列)(RS232/485,MODBUS-RTU)

本帖最后由 珩源科技小胡 于 2021-5-4 23:29 编辑

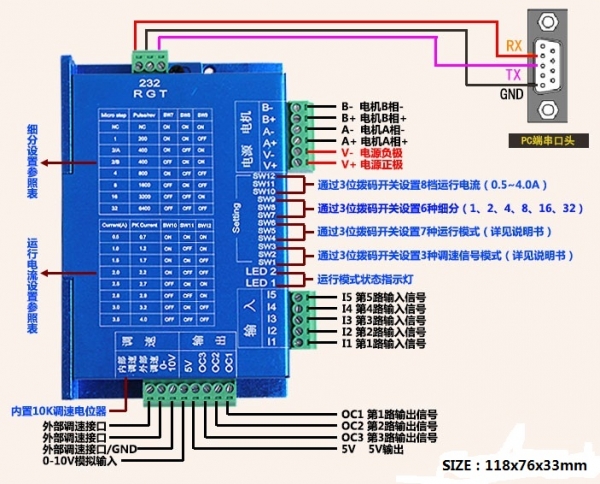

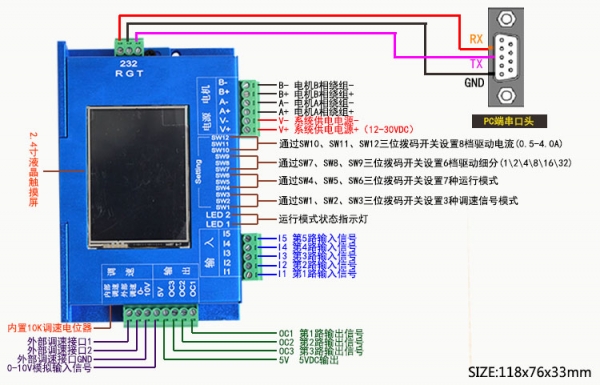

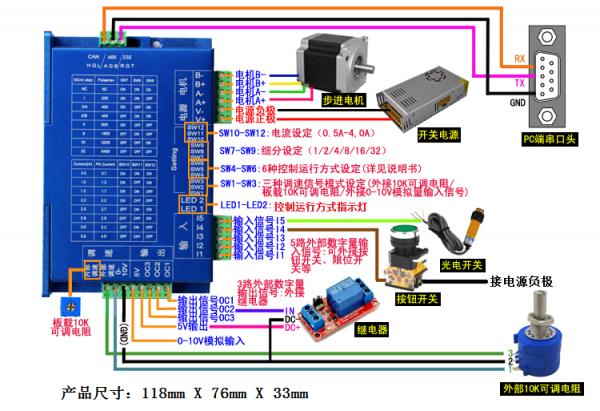

modbus-rtu-232接线示意图

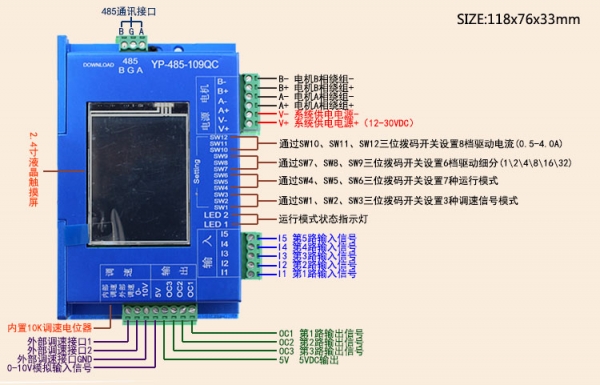

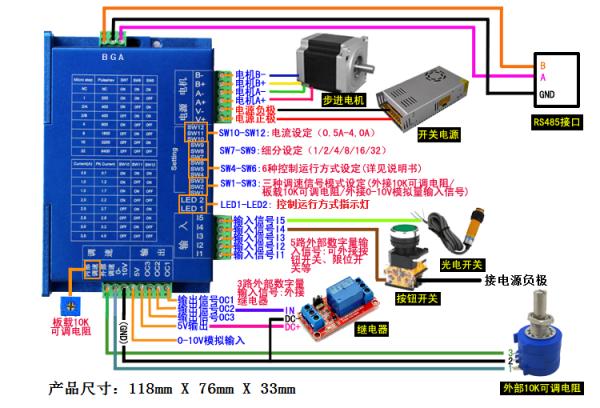

modbus-rtu-485接线示意图


1、输入电源电压:9—30V。一般推荐接42电机用12V,57电机24V;
2、控制器输出脉冲频率50KHZ;
3、最大驱动电流4A。一般推荐接步进电机42--57系列(<=1.8NM);
4、3路数字量输出接口、5路数字量输入接口


5、本控制器主要的2种控制方式(2种实现的功能是一样的)
       1)在自带的2.4寸液晶触摸屏上进行控制。
单轴控制器说明文档(2.4寸触摸屏控制方式).docx (1.76 MB)


       2)通过232或485接口,连接工业触摸屏、PLC、电脑上进行控制。
单轴控制器说明文档(Modbus-RTU通信控制方式).docx (1.03 MB)
modbus-rtu协议地址.docx (29.2 KB)

232-modbus-rtu上位机vb源代码.rar (37.74 KB)
485-modbus-rtu上位机vb源代码.rar (40.12 KB)

说明:上面产品说明信息对应的是2017年6月前我公司发布的版本。2017年6月份后发布的信息参考下楼。

附件: 单轴控制器说明文档(2.4寸触摸屏控制方式).docx (2017-3-8 17:15, 1.76 MB) / 下载次数 18454
http://bbs.hymcu.com/attachment.php?aid=1567&k=f2d79fed3957332cfbb7698f8124a4bb&t=1785558200&sid=vxwV9U

附件: 单轴控制器说明文档(Modbus-RTU通信控制方式).docx (2017-3-8 17:15, 1.03 MB) / 下载次数 16185
http://bbs.hymcu.com/attachment.php?aid=1568&k=bf77a18d82ef4e81fb7296cfc89cb6bc&t=1785558200&sid=vxwV9U

附件: modbus-rtu协议地址.docx (2017-3-8 17:15, 29.2 KB) / 下载次数 6071
http://bbs.hymcu.com/attachment.php?aid=1569&k=d8387605e973b1d52632c11cadab33c7&t=1785558200&sid=vxwV9U

附件: 232-modbus-rtu上位机vb源代码.rar (2017-3-12 15:56, 37.74 KB) / 下载次数 5379
http://bbs.hymcu.com/attachment.php?aid=1583&k=4f9eb8868611c9dd967b4449ec8b6382&t=1785558200&sid=vxwV9U

附件: 485-modbus-rtu上位机vb源代码.rar (2017-5-24 17:06, 40.12 KB) / 下载次数 5497
http://bbs.hymcu.com/attachment.php?aid=1586&k=e900f1b25123b8b22bf246699d54586d&t=1785558200&sid=vxwV9U

图片附件: 单轴modbus-rtu-232控制器-无水印接线图.png (2017-9-13 10:54, 260.72 KB) / 下载次数 3636
http://bbs.hymcu.com/attachment.php?aid=1651&k=b7b94c751ff94ae720cfefda0b11ef6a&t=1785558200&sid=vxwV9U



图片附件: 单轴modbus-rtu-485控制器-无水印接线图.png (2017-9-13 10:54, 253.69 KB) / 下载次数 3767
http://bbs.hymcu.com/attachment.php?aid=1652&k=51378916e6acedab1eede77a4b9ca7b7&t=1785558200&sid=vxwV9U


作者: 珩源科技小胡    时间: 2017-6-6 14:18

本帖最后由 珩源科技小胡 于 2021-5-6 17:33 编辑

说明:2017年6月之后购买的客户,请下载这里最新的资料以及测试软件(232和485版本的使用资料通用)。

1、RS232通信款



WP-232-109QC产品介绍.pdf (203.86 KB)
WP-232-109QC通信协议.pdf (190.01 KB)
WP-232-109QC上位机调试软件使用手册.pdf (616.89 KB)
modbus-rtu-单轴上位机调试软件V2.1.rar (95.56 KB)

2.4寸液晶触摸屏使用手册 - 副本.pdf (590.5 KB)


2、RS485通信款



WP-485-109QC产品介绍.pdf (204.55 KB)
WP-485-109QC通信协议.pdf (189.89 KB)
WP-485-109QC上位机调试软件使用手册.pdf (617.01 KB)


附件: modbus-rtu-单轴上位机调试软件V2.1.rar (2021-5-6 17:27, 95.56 KB) / 下载次数 5851
http://bbs.hymcu.com/attachment.php?aid=1875&k=a2b3c42910fdb5b15fb1de5e7cfec3b8&t=1785558200&sid=vxwV9U

附件: 2.4寸液晶触摸屏使用手册 - 副本.pdf (2021-5-6 17:28, 590.5 KB) / 下载次数 6699
http://bbs.hymcu.com/attachment.php?aid=1876&k=90ee3e91f14854038c0274f70728b83e&t=1785558200&sid=vxwV9U

附件: WP-232-109QC产品介绍.pdf (2021-5-6 17:28, 203.86 KB) / 下载次数 6248
http://bbs.hymcu.com/attachment.php?aid=1877&k=2c4bdc50517b26d24a79758144347bfe&t=1785558200&sid=vxwV9U

附件: WP-232-109QC通信协议.pdf (2021-5-6 17:28, 190.01 KB) / 下载次数 6256
http://bbs.hymcu.com/attachment.php?aid=1878&k=4f6510c2dfaf1c2b63a6b3588817b2db&t=1785558200&sid=vxwV9U

附件: WP-232-109QC上位机调试软件使用手册.pdf (2021-5-6 17:28, 616.89 KB) / 下载次数 6791
http://bbs.hymcu.com/attachment.php?aid=1879&k=ea5c348a0703dc98e0e0a44512d0da3b&t=1785558200&sid=vxwV9U

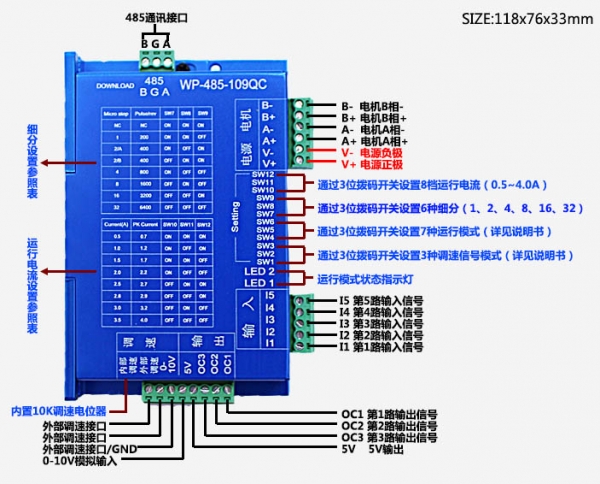

图片附件: WP-232-109QC接口说明图.jpg (2021-5-6 17:28, 91.39 KB) / 下载次数 3292
