作者: 小叶子 时间: 2010-11-16 01:17 标题: A3986驱动器

本帖最后由小叶子于 2010-11-16 01:21 编辑

150W步进电机驱动板(A3986芯片+MOS管)
步进电机驱动板
电流0.5至5A可调
细分设定4档室1/2/4/16
6位正弦波DA 双极暂波恒流 12-36V供电最大功率150W
自动过流过载保护
A3986芯片+MOS管
加厚覆铜，板上设计通过电流10A
可驱动42到86型两相四相5A以下电流的步进电机

3986.rar (367 KB)

3986demoboard.rar (510.1 KB)

附件: 3986.rar (2010-11-16 01:16, 367 KB) / 下载次数 2182
http://bbs.hymcu.com/attachment.php?aid=412&k=da324be9d16eeff0fde1a416a6202bc0&t=1769029521&sid=LuZu8k

附件: 3986demoboard.rar (2010-11-16 01:17, 510.1 KB) / 下载次数 2224
http://bbs.hymcu.com/attachment.php?aid=413&k=96c7f39d0c7de10ef319f1c522f1b663&t=1769029521&sid=LuZu8k

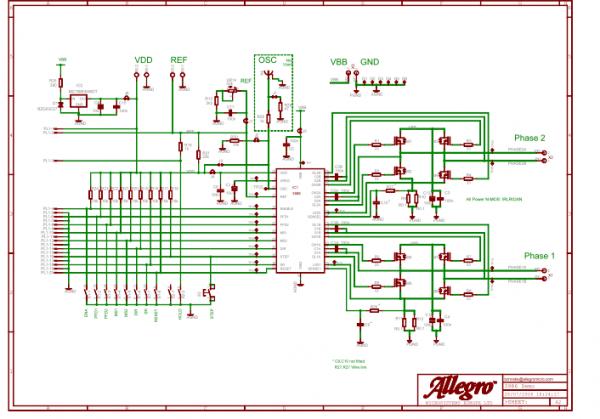

图片附件: QQ截图未命名.png (2010-11-16 01:21, 90.13 KB) / 下载次数 1661
http://bbs.hymcu.com/attachment.php?aid=414&k=5c37fbd372362e1875eb0f9078758679&t=1769029521&sid=LuZu8k

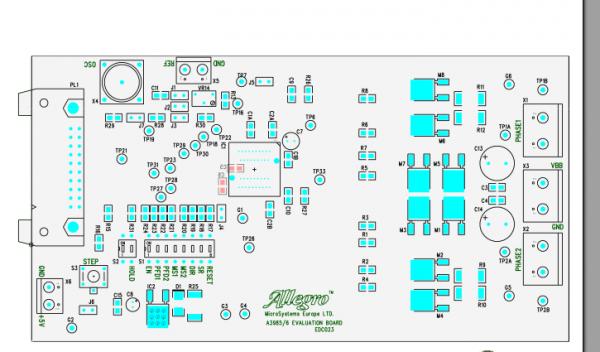

图片附件: A3986.png (2010-11-16 01:21, 89.6 KB) / 下载次数 1565
http://bbs.hymcu.com/attachment.php?aid=415&k=dee7c0484592db856f6ddfa8ee16a369&t=1769029521&sid=LuZu8k
