标题: [已交货] 四轴通用步进电机控制器（不带直线和圆弧插补），详细说明。 [打印本页]

作者: andylee 时间: 2011-1-10 12:10 标题: 四轴通用步进电机控制器（不带直线和圆弧插补），详细说明。

四轴通用步进电机控制器，详细说明。

1、使用说明书下载：

四轴可编程控制器说明书.doc (10.09 MB)

2、升级软件下载：
（1）文本软件和界面

C微电脑控制.evp (47.69 KB)

MD204L使用手册j简体中文版EW02CN02-081215.pdf (2.67 MB)

TP200 V4.8.2CN.rar (3.35 MB)

（2）控制器内部程序执行文件（将此文件下载到控制器，就实现升级）
   请已经购买的客户向我方索取。
（3）控制器内部程序升级下载需要的软件
   JLINK下载器、2端母口的串口线（下载文本）
   说明书如下和下载软件

J-LINK驱动_V408h.zip (7.39 MB)

JLINK烧写HEX文件（2011.1.13）.doc (99.5 KB)

Setup_JLinkARM_V408i(jlink hex文件下载).zip (7.39 MB)

C微电脑控制.evp (47.28 KB)

以上的版本到2011-4-17日已经更新了，目前，本四轴步进电机控制器已经实现了如下的功能：
一、每个工程可以到60步了，每步都是做“多项选择”题，选择当前的步为干什么，如X轴运行，运行距离、速度、方向等；
二、每步运行的距离可以是绝对坐标，也可以是相对坐标；
三、在运行的界面上添加了量产的显示：显示已经加工的件数。（运行一个周期表示加工一件），并保存和可以设定清0.
四、本控制器在自动仪表车床上已经使用了近100套。

更新后的文本程序如下：（MD204L文本显示器）
C微电脑控制-量产速度手动80JD.evp (54.87 KB)
下载次数: 13301

2011-4-16 15:10

说明书和文本界面如下：
四轴可编程控制器说明书.doc (8.76 MB)
下载次数: 16503

2011-5-1 10:27

4轴-量产速度手动80JD.evp (63.11 KB)

附件: 四轴可编程控制器说明书.doc (2011-6-6 17:10, 10.09 MB) / 下载次数 17034
http://bbs.hymcu.com/attachment.php?aid=816&k=47667db5797d40ea84a778bae4718493&t=1792572240&sid=gSd3pP

附件: C微电脑控制.evp (2011-1-15 16:00, 47.28 KB) / 下载次数 13512
http://bbs.hymcu.com/attachment.php?aid=817&k=a49551d9fdb6a3b105294b5974451fb0&t=1792572240&sid=gSd3pP

附件: MD204L使用手册j简体中文版EW02CN02-081215.pdf (2011-1-15 16:01, 2.67 MB) / 下载次数 16526
http://bbs.hymcu.com/attachment.php?aid=818&k=ee5fea8341572fb62dd3c8118f886863&t=1792572240&sid=gSd3pP

附件: TP200 V4.8.2CN.rar (2011-1-15 16:03, 3.35 MB) / 下载次数 16086
http://bbs.hymcu.com/attachment.php?aid=819&k=88148550e6eef88784cd98b713c36f78&t=1792572240&sid=gSd3pP

附件: J-LINK驱动_V408h.zip (2011-1-15 16:07, 7.39 MB) / 下载次数 15793
http://bbs.hymcu.com/attachment.php?aid=820&k=5476dccace432fef5c99ad3e1346f47c&t=1792572240&sid=gSd3pP

附件: JLINK烧写HEX文件（2011.1.13）.doc (2011-1-15 16:07, 99.5 KB) / 下载次数 14374
http://bbs.hymcu.com/attachment.php?aid=821&k=215c763eda26ab488c09233718fe0d10&t=1792572240&sid=gSd3pP

附件: Setup_JLinkARM_V408i(jlink hex文件下载).zip (2011-1-15 16:11, 7.39 MB) / 下载次数 17240
http://bbs.hymcu.com/attachment.php?aid=822&k=362a8f2963219b353970e8691f62e43e&t=1792572240&sid=gSd3pP

附件: C微电脑控制.evp (2011-1-22 13:40, 47.69 KB) / 下载次数 13523
http://bbs.hymcu.com/attachment.php?aid=831&k=10a4c07647655d98d837377d2f55ea99&t=1792572240&sid=gSd3pP

附件: C微电脑控制-量产速度手动80JD.evp (2011-4-16 15:10, 54.87 KB) / 下载次数 13301
http://bbs.hymcu.com/attachment.php?aid=888&k=fbfa834a50b98244c8551109d8eb4a3e&t=1792572240&sid=gSd3pP

附件: 四轴可编程控制器说明书.doc (2011-5-1 10:27, 8.76 MB) / 下载次数 16503
http://bbs.hymcu.com/attachment.php?aid=892&k=bf59fedf611e6c0a2951f9e60396d0d2&t=1792572240&sid=gSd3pP

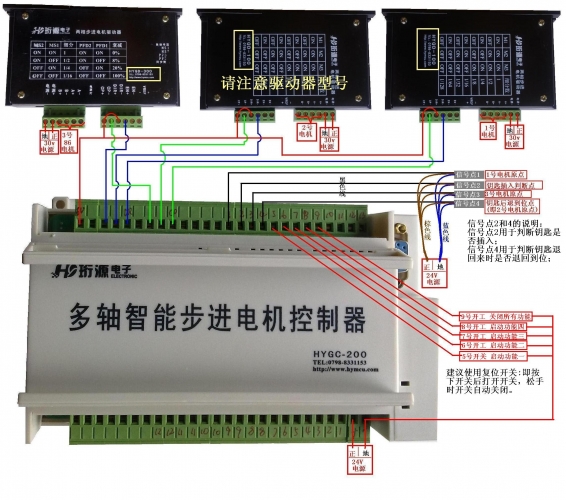

图片附件: 示意接线二.jpg (2011-5-1 10:28, 65.32 KB) / 下载次数 5994
http://bbs.hymcu.com/attachment.php?aid=893&k=d0132fa1b9d62292a9d295a12ce77732&t=1792572240&sid=gSd3pP

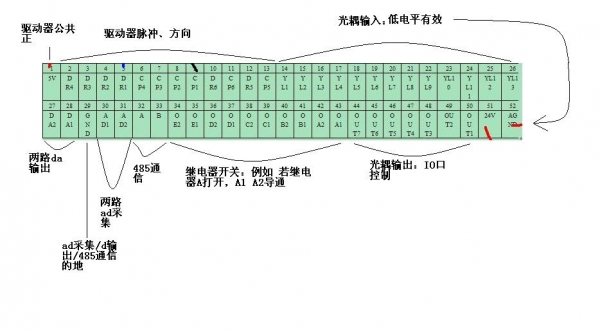

图片附件: 示意接线图.jpg (2011-5-1 10:31, 571.21 KB) / 下载次数 6903
