1-4轴工业文本屏可编程控制器（最新：2017年2月改版） 通用, 接线, 工程, 控制器

andylee

2017年2月控制器接口再次改版：
就是输出接口全部改为OD输出（12路OD输出），内部不再有继电器接口了。操作界面和应用软件与2015年版本保持一致。
1、新版控制器和以前老版控制器的主要区别如下(老客户需要注意)：
      老版的12路输出控制是7路晶体管输出+5路继电器输出的方式；
      新版的12输出控制全部改为晶体管输出的方式；
      新版的13路输入接口抗干扰能力加强；

系统实物图

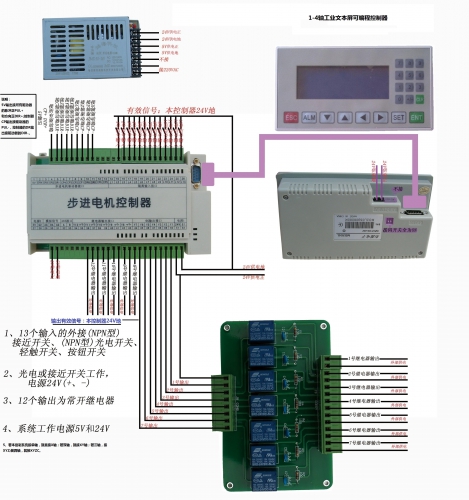

系统接线图



2015年4月（1-4轴文本控制器）说明：
（本控制器经过多次升级和改版，接线图如下所示）
1、接线图

下载 (872.91 KB)

2015-4-29 10:23

2、控制系统说明文档

1-4轴文本屏可编程控制器说明书.pdf (632.69 KB)

下载次数: 1673

2015-4-29 14:12

3、上位机软件，通过串口（RS232）与PC 相连，替代文本屏与控制器通信。
（1）4轴上位机软件（2015-6更新）
安装软件： 安装文件包.rar (2.8 MB)

下载次数: 1157

2015-6-23 21:55

源代码： 2015-6-VB软件.rar (748.86 KB)

下载次数: 1121

2015-6-23 21:55

2015年以前采购的控制器参考下面资料：
客户购买请注意，新版与旧版的接线不同之处是，新版需要外接一个5V电源。
详细接线图在下面二楼，并且新版的的盒体丝印与旧版也有不同之处：更清晰。
一、控制器简介
控制器+文本显示屏；13路外部输入，12路控制输出，4路步进电机控制。
二、图片如下：在2楼，如果看不到可以下载2楼的附件，里面有原始图。
三、本控制器的视频（详细的外部接线、参数设定、工程参数设定）。
请购买的客户详细参看我们的视频，然后再进行接线和测试、设定。
说明书下载：
4轴圆弧直线通用控制器20111230(4).pdf (1.31 MB)

下载次数: 4036

2011-12-31 13:36

admin

说明：2015年以前的1-4轴文本控制器参考资料如下

下载 (91.2 KB)

2011-12-13 14:53

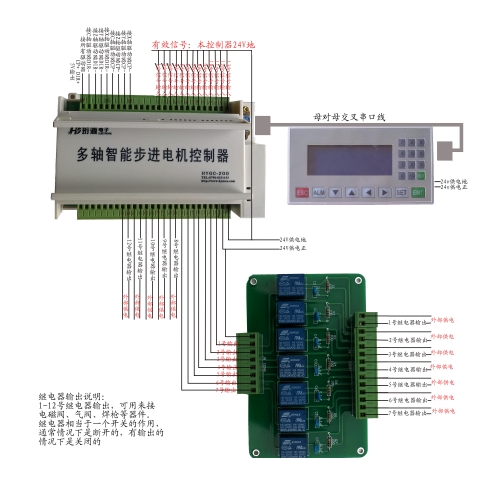

旧版接线图。

4通用接线图.rar (959.33 KB)

下载次数: 3699

2011-12-13 16:11

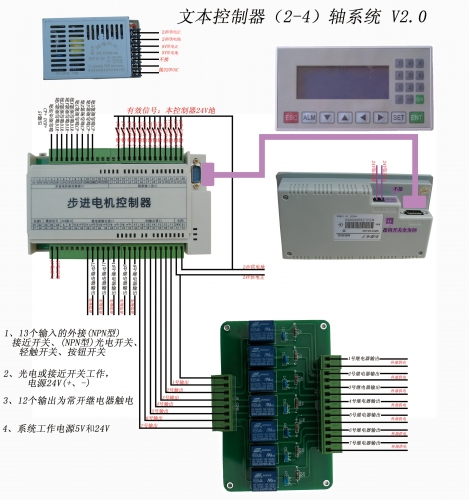

新版步进电机2-4轴，接线图：
客户购买的时候，一定要注意：新版与老版的区别是，新控制器需要2路电源：5V和24V。
接线图：

下载 (909.92 KB)

2012-4-2 15:33

  新版接线图。

下载 (859.18 KB)

2012-4-2 15:34

4轴控制器，PC端的软件，可以用PC软件进行相关参数设定，调试。
[ 计算机软件
3轴：
2轴：
最新版本再最后一楼，可以下载。

admin

2015以前文本控制器的工作视频资料：
（2015年4月推出的新文本控制器，功能更强大）

admin

2015以前文本控制器的工作视频资料：
（2015年4月推出的新文本控制器，功能更强大）

林德胜

2015以前文本控制器的上位机资料：
（2015年4月推出新版本跟下面资料不匹配）
使用说明书下载
2-4轴可编程控制器说明书2014.pdf (1.36 MB)

下载次数: 1658

2014-8-22 15:00

两轴上位机控制系统V1.4（最新版本：2012-04-21）
两轴上位机控制系统V1.4.rar (8.01 MB)

下载次数: 2285

2012-4-21 20:25

三轴上位机控制系统V1.4（最新版本：2012-04-21）
三轴上位机控制系统V1.4.rar (8 MB)

下载次数: 2028

2012-4-21 20:28

四轴上位机控制系统V1.4（最新版本：2012-04-21）
四轴上位机控制系统V1.4.rar (8.01 MB)

下载次数: 2163

2012-4-21 20:30
