Modbus-rtu转CAN集中器系列说明书

1、USB-CAN集中器

产品介绍:(下载各产品说明书有详细介绍)

本模块主要完成CANPCUSB(驱动装好后识别为COM串口)双向通信的功能,COM接口通信协议采用了工业通用的Modbus-rtu协议格式和私有自定义协议(目的是配置本模块的基本参数,如:串口通信速率、CAN通信帧格式等参数)CAN接口通信协议为对应转换的规约;因此本模块名为CAN-USBModbus-rtu)集器。内部电路及通信格式等设计有以下特点:

1、 CAN接口采用工业设计隔离模块,做了全抗干扰处理隔离电压达1KV

2、 USB端采用了FT230工业芯片(完成USB转COM功能,需装驱动

3、 COMCAN端通信速率及相关帧格式可设定,实现协议参考附件二;

4、 模块具体接线方式参考相应的接线说明图(参考附件三);

5、 出厂默认参数配置,串口:波特率为576008位数据,1位停止,无校验;CAN口:500KBPS,单次触发,标准帧。

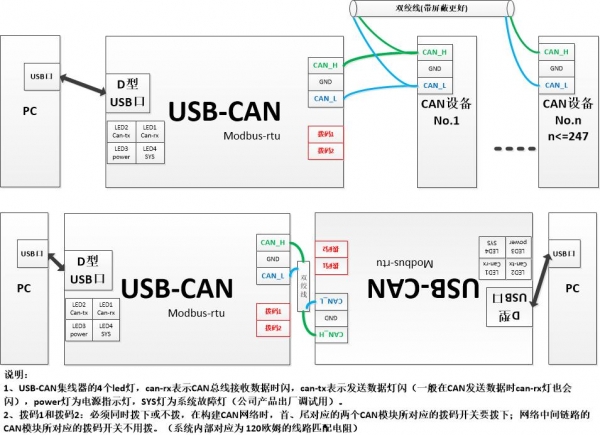

(1)接线说明图(可下载)
2017-11-19 22:50

(2)产品说明书
CAN-USB(Modbus-rtu)HUB产品说明书.pdf (1.41 MB)
(3)测试软件及相关驱动下载       A、USB-COM的驱动软件下载,集中器的USB线到PC后,识别出COM口
    FT232串口驱动.rar (2.28 MB)     注意:其他下载文件在下面通用下载部分。
2、232-CAN集中器

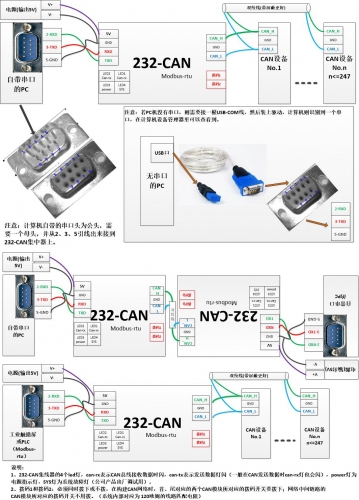

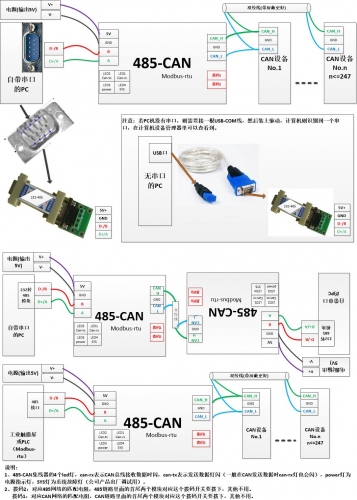

(1)接线说明图

2017-11-19 22:53


(2)产品说明书
CAN-232(Modbus-rtu)HUB产品说明书.pdf (1.49 MB)
(3)测试软件及相关驱动下载:见下面通用下载部分。


3、485-CAN集中器
(1)接线说明图

2017-11-19 22:53


(2)产品说明书
CAN-485(Modbus-rtu)HUB产品说明书.pdf (1.48 MB)
(3)测试软件及相关资料下载:见下面通用下载部分。-------------------------------------------------------------------------------------------------------------------------
通用下载的文件:(上位机测试软件和源代码)
1、labview 执行上位机应用软件下载 (针对PC里面已经装了Labview开发软件平台的客户 )
执行文件-labview.rar (897.94 KB)

2、labview应用测试软件源代码下载
Modbus-CAN协议转换测试软件源码.rar (1004.78 KB)

3、labview 执行上位机应用软件说明书
“Modbus-CAN协议转换软件”LABVIEW版本使用说明书.pdf (1.41 MB)
4、计算机串口调试精灵下载
sscom33.exe (754 KB)

5、计算机串口MODBUS测试软件下载
破解版ModBusPoll.4.3.4.rar (612.26 KB)

6、客户在使用我司提供的VB调试软件时,出现应用程序打不开,(或提示缺失mscomm32.ocx)的解决方法
mscomm32.ocx控件缺失解决方法.rar (48.07 KB)

7、采购我们的USB-232的串口线时,需要装的驱动
FT232串口驱动.rar (2.28 MB)

8、VB测试上位机源代码 modbus-Can上位机vb源代码 - 加正反信号.rar (50.61 KB)
