1-5轴工业触摸屏可编程（示教圆弧插补）步进电机控制器！（2017-2改版） 通用, 继电器, 步进电机, 触摸屏

andylee

2017年2月控制器接口再次改版：
就是输出接口全部改为OD输出（12路OD输出），内部不再有继电器接口了。操作界面和应用软件与2015年版本保持一致。
1、新版控制器和以前老版控制器的主要区别如下(老客户需要注意)：
      老版的12路输出控制是7路晶体管输出+5路继电器输出的方式；
      新版的12输出控制全部改为晶体管输出的方式；
      新版的13路输入接口抗干扰能力加强；

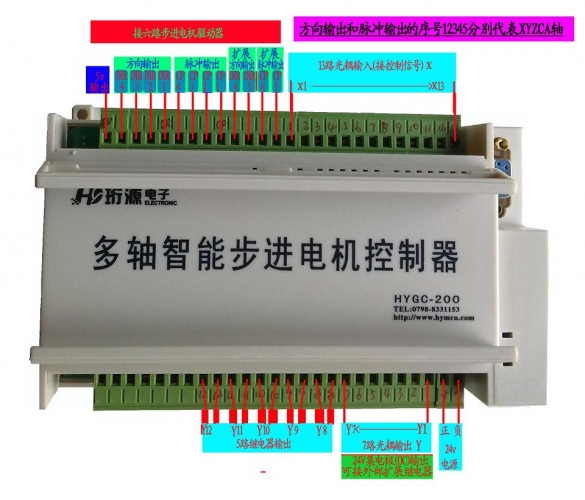

系统实物图

下载 (25.27 KB)

2017-8-17 14:22

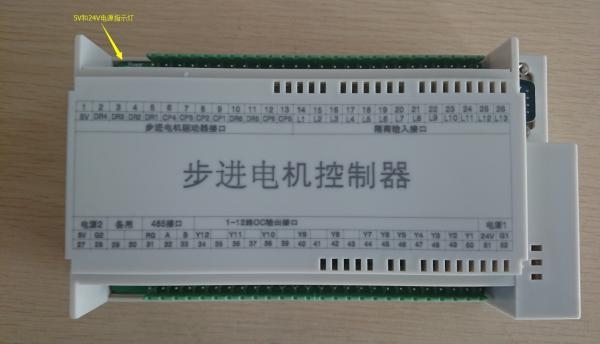

系统接线图

下载 (53.17 KB)

2017-8-17 14:22

2015年4月份控制器说明：
1、1-4（5）轴触摸屏可编程控制器于2015年4月最新升级
     （1）控制器内部功能升级
     （2）触摸屏界面进行升级

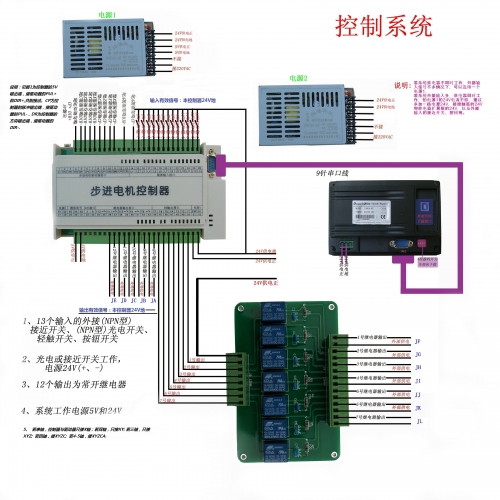

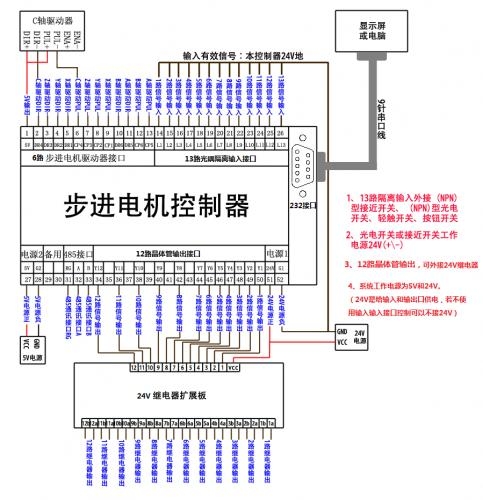

2、最新接线图

下载 (32.15 KB)

2011-12-6 15:04

下载 (980.97 KB)

2015-4-27 15:22

3、最新说明书
1-5轴触摸屏可编程控制器说明书.pdf (834.61 KB)

下载次数: 1677

2015-4-27 15:24

4、上位机安装软件，通过串口（RS232）与计算机PC相连，安装下面这个软件，就可以替代触摸屏进行参数设定。
（1）4轴上位机控制软件（2015-6月更新）
安装软件： 安装文件包.rar (2.8 MB)

下载次数: 1409

2015-6-23 21:50

源代码文件： 2015-6-VB软件.rar (748.86 KB)

下载次数: 1126

2015-6-23 21:52

2015年以前版本说明：
一、通用4（5）轴圆弧插补功能，示教功能，分别为X\Y\Z\C\A轴，C；
二、13路输入点，12路输出点（7路OC输出，可扩展继电器，5路继电器输出）；
三、采用4.3寸信捷触摸屏，触摸屏与控制盒之间采用串口线连接。

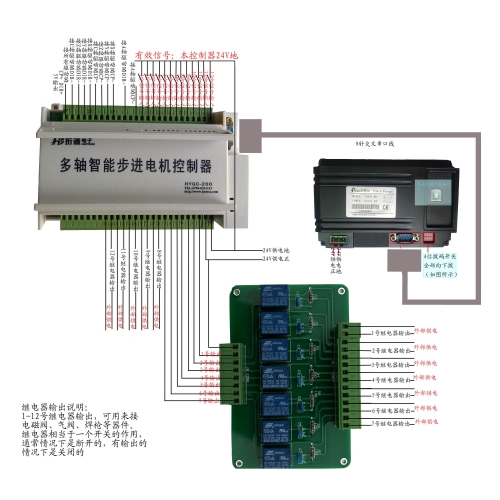

四、照片图与接线图：

下载 (22.25 KB)

2011-12-6 15:04

下载 (108.56 KB)

2011-12-6 15:05

五、2013年版本控制器说明书下载：(主要针对老版本，或4.3寸屏的客户，请阅读和下载本说明书)       5轴通用.pdf (10.29 MB)

下载次数: 10047

2011-12-6 15:09

admin

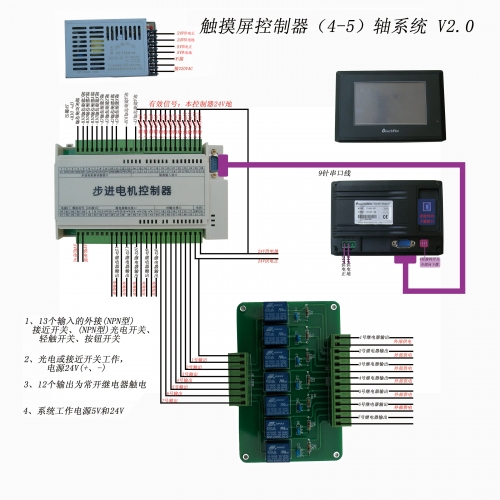

1、2013年以前版本接线

下载 (360.54 KB)

2011-12-13 16:54

老版本接线图

五轴触摸屏接线.rar (991.73 KB)

下载次数: 2022

2011-12-13 16:56

2、2014年版本接线图

下载 (900 KB)

2012-4-8 08:56

admin

LABY3553

控制器的初始密码是多少？

admin

控制器的初始密码是多少？
LABY3553 发表于 2012-5-27 01:30

请联系我们索取密码 13320088060

林德胜

说明：（2014年7月份-2015年4月）采购的7寸屏控制器，说明书在此下载！
7寸触摸屏控制器说明书201406.pdf (1.35 MB)

下载次数: 1972

2014-8-22 14:25

4.3寸触摸屏控制器使用说明书201408.pdf (1.63 MB)

下载次数: 1610

2014-8-22 14:23

(4-5)轴示教上位机控制系统V1.8.rar (3.65 MB)

计算机软件
下载次数: 6276

2012-10-23 17:11

注意：
解压出来后，有两种选择方式，一种是安装此软件，另外一种是不用进行安装，直接使用，不用安装的可执行文件就在“Support”文件夹里面，直接点击“(四-五轴)示教控制系统”就可运行该软件，如果选择了安装此软件，可执行文件便在你安装目录里面（例如：C:\Program Files\工程1）或者在开始菜单-程序-（四-五）轴示教控制系统-（四-五）轴示教控制系统V1.8

andylee

回复 4# LABY3553
