HYCNC-MDBSRTU-S2-485: 简易版两轴控制器(485-modbus-rtu)

系统特点(提供MODBUS-RTU协议,方便客户与PLC,触摸屏或单片机相连)

1、工作电压:12-24V工作电源,电流 > 0.5A;一般建议客户用24VDC.

2、步进(伺服)电机控制输出运行脉冲频率:最高 50KHZ

3、2路步进电机脉冲和方向输出接口。可以控制2个电机同时运动;

44路数字量光耦隔离输入(低电平有效,即24V的电源负极);可接按钮开关,限位开关,光电开关,或接近开关(24vNPN常开型);

51路数字量OC方式输出(输出电流最大500ma ,输出低电平即5V的负极有效,平时二极管拉到5V的正端);可外接5V继电器模块或独立继电器;另有2个输出控制板载LED.

61485通信接口:实现Modbus-rtu通信控制,开放的通信协议,可以外接工业触摸屏、PLC、单片机等.

7、可以实现2轴电机同时运行控制,可以实现直线、圆弧插补功能,其中圆弧功能有两种设定方式(起点,终点和圆心坐标方式确定一段圆弧;或者是起点,中间某点和终点坐标方式确定一段圆弧)

     8、系统具备通用的MODBUS-RTU通信控制功能,同时出厂时系统还有另外5种特殊功能模式。出厂默认为模式0MODBUS-RTU模式),另外5种特殊功能模式,可以通过模式设置寄存器设定。详细模式介绍和寄存器地址在通信协议文档中说明。

比如有:往返运行模式,单次触发运行模式等,详细各模式功能在下面有说明,同时在寄存器通信协议文档中也有说明,特别适合一些特殊运行或简单加工的设备使用场合。

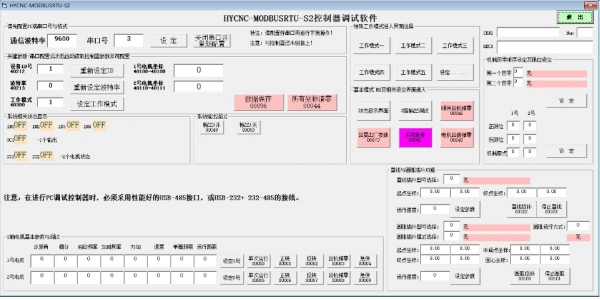

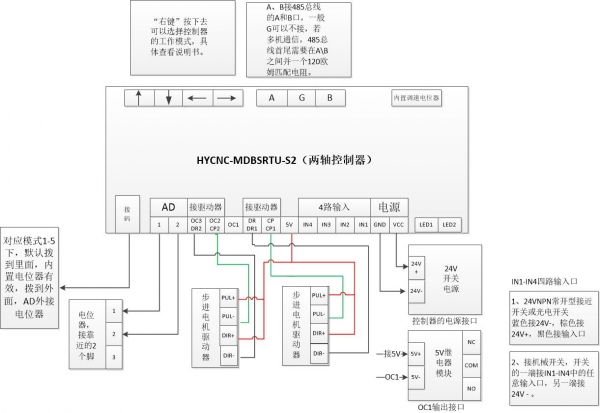

     9、本公司提供详细的产品接口接线图、通信协议及寄存器说明和信捷工业触摸屏的调试界面、VB上位机PC端应用程序(并提供源代码)。

     10、系统上电2LED灯会亮灭一次,出厂默认会进入模式0,若设定为其他模式,下次上电会自动进入相应的设定模式。(各模式具体意义在后面介绍)




说明




模式0



通信模式




模式1



往返运行模式




模式2



单次触发运行模式




模式3



正反触发运行模式




模式4



正反点动运行模式




模式5



正反触发距离模式




LED1






















LED2






















    特殊说明:更改上述模式的办法有两种,一种是通过软件更改模式寄存器的值;另一种是直接按控制器自带的“右键”即“——>”。按一次,模式自动加1.对照上述灯,若当前是模式5,再按一次右键,回到模式0.依次循环。按的时候观察灯的亮灭情况,对照上表就可以判别在什么工作模式下。每次设定后,系统将停止所有电机和输出,同时自动保存设定的模式。

11、内置电位器或外接电位器调速功能:当控制器工作在模式1-5的情况下(特殊工作模式),可以通过内置电位器或外接电位器对1号电机运行的速度进行调速。


应用领域:工业自动化控制

产品尺寸:120 X 90 X40 mm









二、相关说明书、通信协议、VB上位机PC调试软件、信捷触摸屏调试界面、支持软件下载

HYCNC-MDBSRTU-S2-485产品说明书.pdf (813.26 KB)


HYCNC-MDBSRTU-S2-485通信协议说明书.pdf (436.38 KB)


[attach]1824[/attach]

HYCNC-MDBSRTU-S2触摸屏测试界面.txp (10.31 MB)


mscomm32.ocx控件缺失解决方法.rar (48.07 KB)


FT232串口驱动.rar (2.28 MB)


HYCNC-MODBUSRTU-S2上位机vb源代码.zip (97.89 KB)


执行文件:

HYCNC-MODBUSRTU-2-M0-5.exe (108 KB)
