单轴步进控制器(RS485板（可构建多机通信）)(自定义，MODBUS,双轴)

接口, 通信, 接线图, 控制器, 步进电机

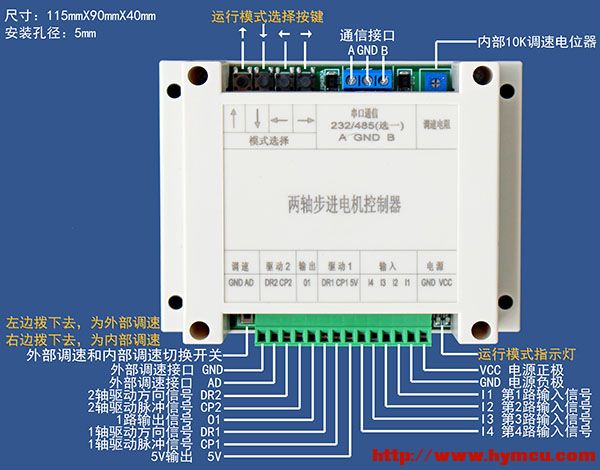

型号名称：单轴自定义协议RS485控制器，型号缩写为：DZZC-RS485！
最新版本查看往后面查看！

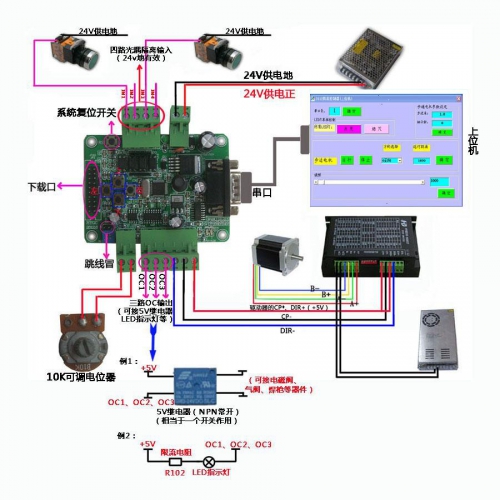

1、此板是在原来的RS232接口板（单轴控制器）升级而来; 原来旧版本的RS232的接线图如下：

下载 (110.63 KB)

2014-4-11 08:26

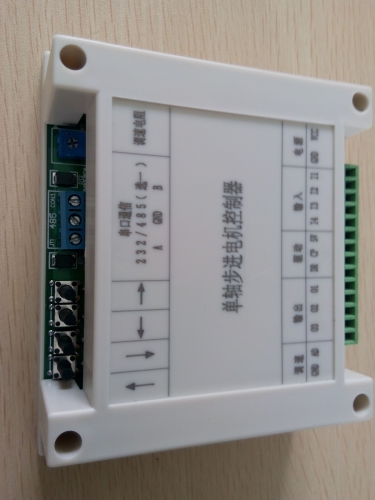

   新RS485板的图片如下：

下载 (144.09 KB)

2014-4-11 08:26

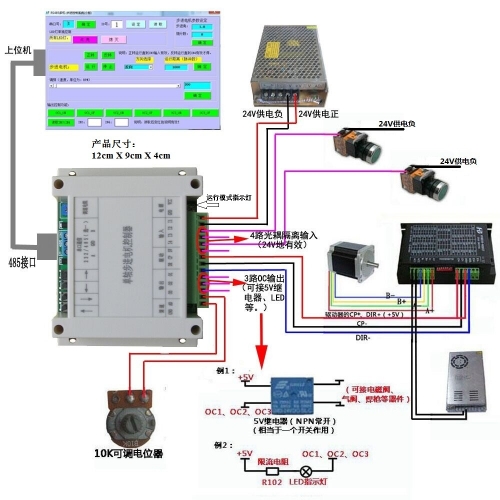

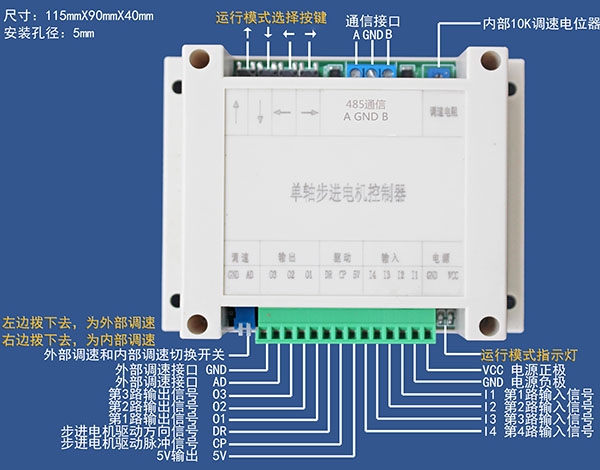

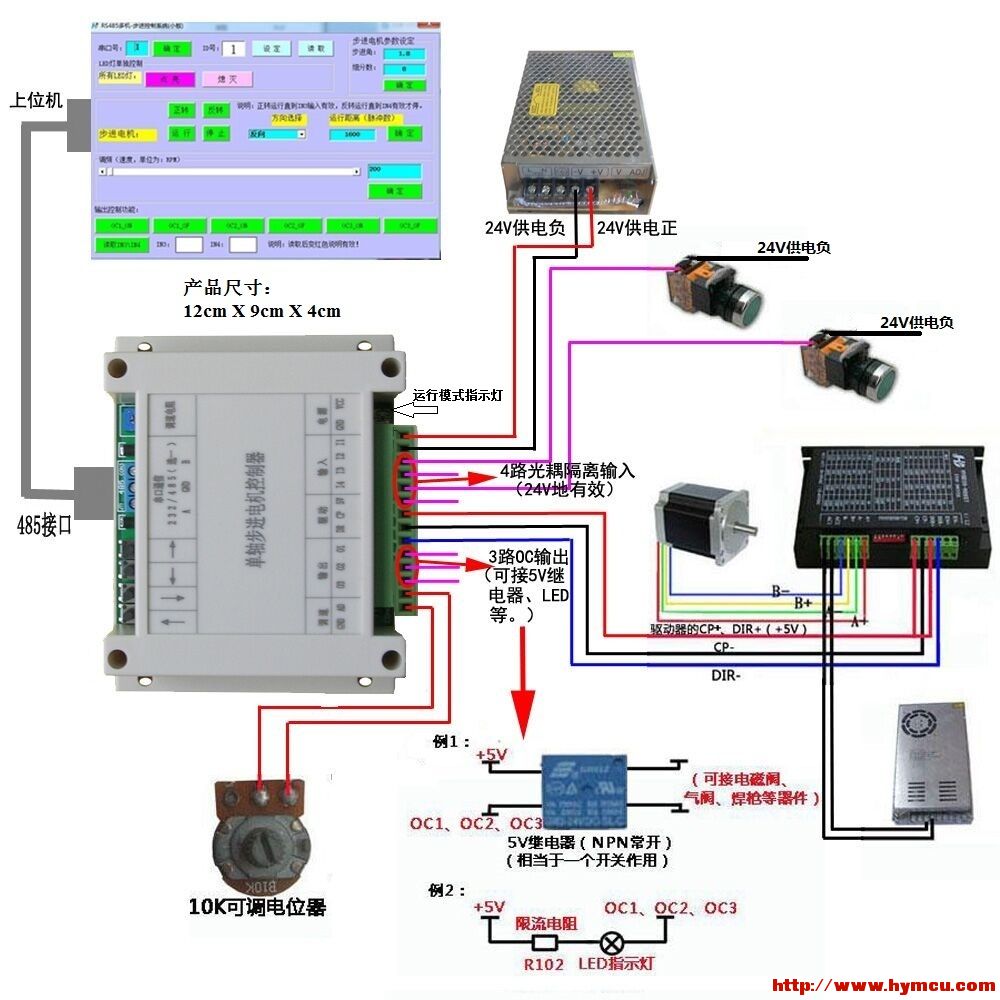

说明：新RS485板的接线图，参考旧板接线；对应旧板上的IN1-IN4四个输入端，新板同样标注了IN1-IN4；同理O1-O3三路输出口；一路步进电机输入接口；一路AD采集口，对应外接10K可调电阻。电源输入 12V-30VDC。二、说明文档如下：（可下载后细看）（2015年以前版本）
简易版单轴步进电机控制器（RS85）使用说明书201402.doc (481.5 KB)
下载次数: 2042

2014-4-11 09:03

说明书里面包含了详细的串口通信协议，用户可以通过熟悉协议自行编写上位机软件，也可以下载我们提供的上位机软件（含VB源代码）
三、上位机控制器软件（含源代码，VB，用户自行安装一个VB 6.0的开发环境）（2015年以前版本）

下载 (1.05 MB)

2014-4-11 09:07

（2015年以前版本）
下载： 485小板-VB源代码.rar (12 KB)
下载次数: 1408

2014-4-11 09:08


http://www.hymcu.com
http://hymcu.taobao.com
http://bbs.hymcu.com

珩源科技小胡

版主

Rank: 7 Rank: 7 Rank: 7

帖子: 34
主题: 14
精华: 0
积分: 18
在线时间: 68 小时
注册时间: 2013-5-30

沙发

发表于 2014-5-3 11:22 | 只看该作者

本帖最后由珩源科技小胡于 2021-5-5 19:46 编辑

型号名称：单轴自定义协议RS485控制器，型号缩写为：DZZC-RS485！

/************************/
2015年4月新增功能如下：（适用与4月1日之后购买的控制器）
1、运行过程中实时调速功能。(通过上位机软件改变速度)
2、设定运行模式。（通过上位机软件设定。上电后，自动进入最后一次运行的模式）
3、设定上电是否回零功能。（通过上位机软件设定）
4、自编程模式下，读取是否运行到位回命令。(多机通信时，到位时不能同时回命令的。)

【使用单轴自定义通信协议的客户，最新资料如下：】

DZZC-RS485产品介绍.pdf (425.42 KB)

DZZC-RS485通信协议.pdf (99.93 KB)

DZZC-RS485上位机调试软件使用手册.pdf (361.95 KB)

DZZC-RS485上位机调试软件V2.0.rar (30.7 KB)

TOP

珩源科技小胡

版主

Rank: 7 Rank: 7 Rank: 7

帖子: 34
主题: 14
精华: 0
积分: 18
在线时间: 68 小时
注册时间: 2013-5-30

3楼

发表于 2017-9-3 14:01 | 只看该作者

本帖最后由珩源科技小胡于 2021-5-5 19:47 编辑

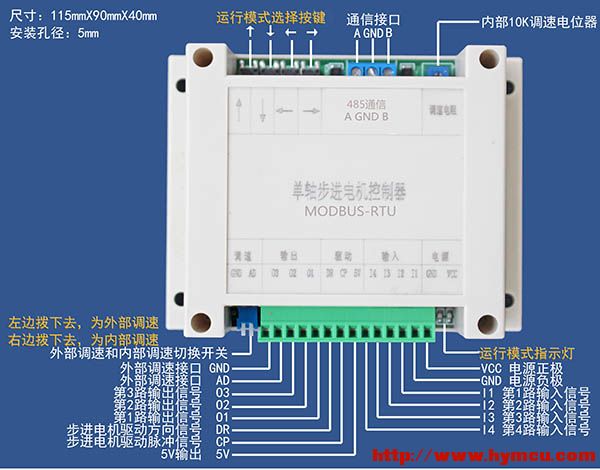

型号名称：单轴MODBUS-RTU协议RS485控制器，缩写为：DZMC-RS485！
此款RS485简易单轴步进控制器，我们推出modbus-rtu通信协议版本。方便连接PLC或者工控触摸屏

【使用单轴modbus-rtu通信协议的客户，最新资料如下：】

DZMC-RS485产品介绍.pdf (424.46 KB)

DZMC-RS485通信协议.pdf (189.46 KB)

DZMC-RS485上位机调试软件使用手册.pdf (604.32 KB)

modbus-rtu-单轴上位机调试软件V2.1.rar (95.56 KB)
