单轴步进电机驱动控制一体机（带蓝色外盒,109驱动系列）(RS232/485，MODBUS-RTU) 电源, 电脑, 控制器, 触摸屏, 步进电机

珩源科技小胡

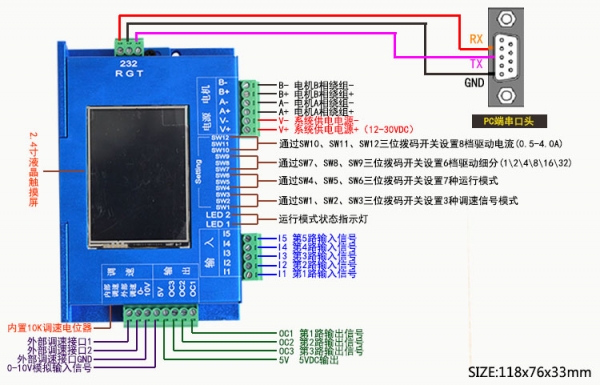

modbus-rtu-232接线示意图

下载 (260.72 KB)

2017-9-13 10:54

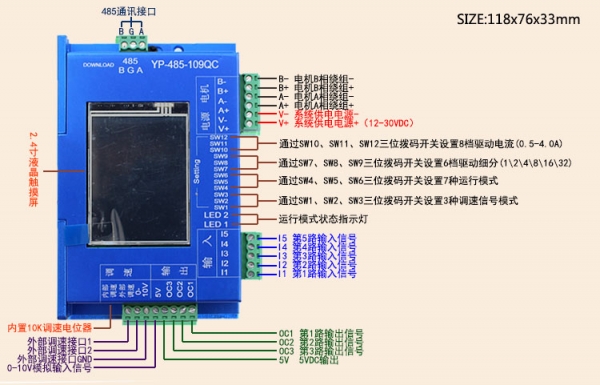

modbus-rtu-485接线示意图

下载 (253.69 KB)

2017-9-13 10:54

1、输入电源电压：9—30V。一般推荐接42电机用12V，57电机24V；
2、控制器输出脉冲频率50KHZ；
3、最大驱动电流4A。一般推荐接步进电机42--57系列（<=1.8NM）；
4、3路数字量输出接口、5路数字量输入接口

5、本控制器主要的2种控制方式(2种实现的功能是一样的)
       1）在自带的2.4寸液晶触摸屏上进行控制。
单轴控制器说明文档(2.4寸触摸屏控制方式).docx (1.76 MB)

下载次数: 12658

2017-3-8 17:15

       2）通过232或485接口，连接工业触摸屏、PLC、电脑上进行控制。
单轴控制器说明文档(Modbus-RTU通信控制方式).docx (1.03 MB)

下载次数: 10596

2017-3-8 17:15

modbus-rtu协议地址.docx (29.2 KB)

下载次数: 1868

2017-3-8 17:15

232-modbus-rtu上位机vb源代码.rar (37.74 KB)

下载次数: 1197

2017-3-12 15:56

485-modbus-rtu上位机vb源代码.rar (40.12 KB)

下载次数: 1211

2017-5-24 17:06

说明：上面产品说明信息对应的是2017年6月前我公司发布的版本。2017年6月份后发布的信息参考下楼。

珩源科技小胡

说明：2017年6月之后购买的客户，请下载这里最新的资料以及测试软件（232和485版本的使用资料通用）。

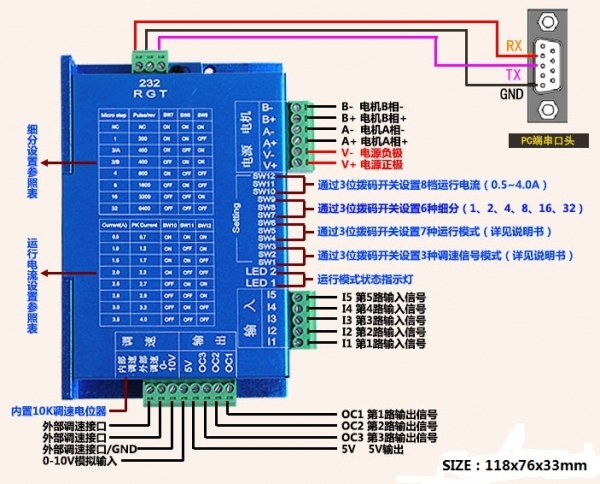

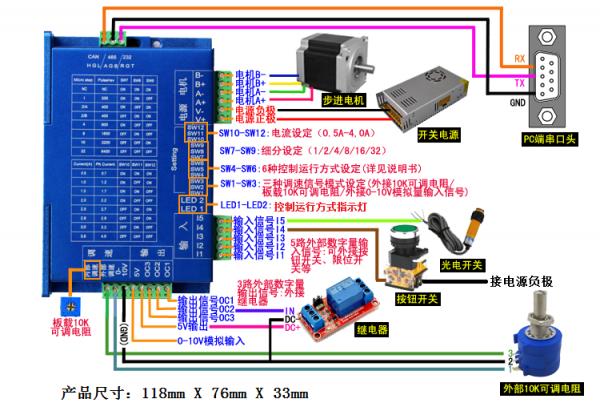

1、RS232通信款

下载 (91.39 KB)

2021-5-6 17:28

下载 (71.66 KB)

2021-5-6 17:28

WP-232-109QC产品介绍.pdf (203.86 KB)

下载次数: 1267

2021-5-6 17:28

WP-232-109QC通信协议.pdf (190.01 KB)

下载次数: 1329

2021-5-6 17:28

WP-232-109QC上位机调试软件使用手册.pdf (616.89 KB)

下载次数: 1289

2021-5-6 17:28

modbus-rtu-单轴上位机调试软件V2.1.rar (95.56 KB)

下载次数: 1297

2021-5-6 17:27

2.4寸液晶触摸屏使用手册 - 副本.pdf (590.5 KB)

下载次数: 1262

2021-5-6 17:28

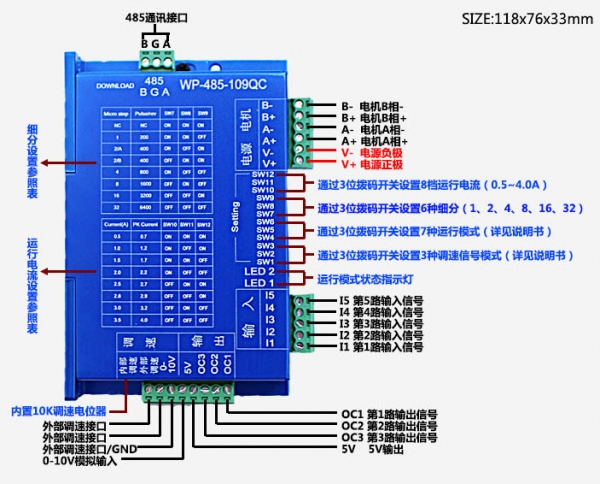

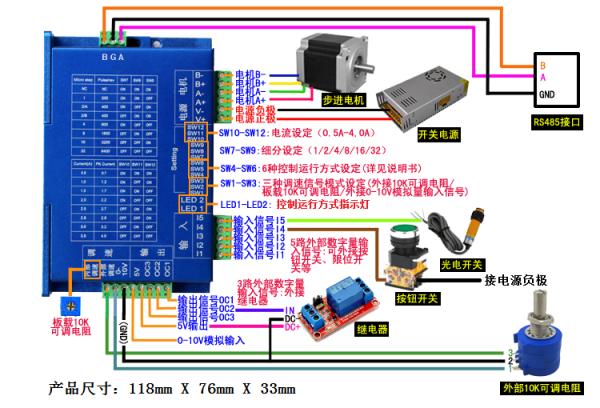

2、RS485通信款

下载 (85.93 KB)

2021-5-6 17:31

下载 (65.66 KB)

2021-5-6 17:31

WP-485-109QC产品介绍.pdf (204.55 KB)

下载次数: 1296

2021-5-6 17:31

WP-485-109QC通信协议.pdf (189.89 KB)

下载次数: 1179

2021-5-6 17:31

WP-485-109QC上位机调试软件使用手册.pdf (617.01 KB)

下载次数: 1154

2021-5-6 17:31
