发表于 2012-8-13 16:40 | 只看该作者

单轴步进电机控制器(RS232接口)（自定义，MODBUS，双轴）

本帖最后由珩源科技小胡于 2021-5-5 19:45 编辑

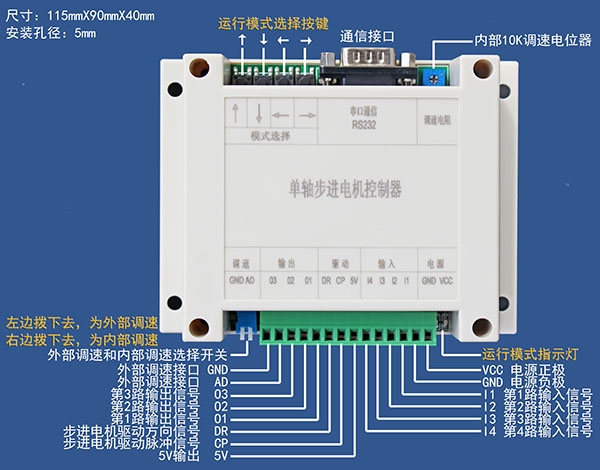

版本名称：单轴自定义协议RS232控制器，型号缩写为：DZZC-RS232！
2012简易版控制器开始上市：历经多次改版和程序升级！

1、一路步进电机控制输出（必要时可以扩展2路）。
2、 3路OC输出，最大500mA，下称O1、O2、O3。
3、 4路隔离输入，低有效(24V地有效)，下称I1、I2、I3、I4。
4、一路AD采集，可通过接入1个10K可调电阻外部调节电压，范围0-3V。
5、一路RS232串口。(通信波特率为9600)
6、上下左右四方向按键，两路LED状态指示灯。
7、存储IC，EEPROM，可存储数据。

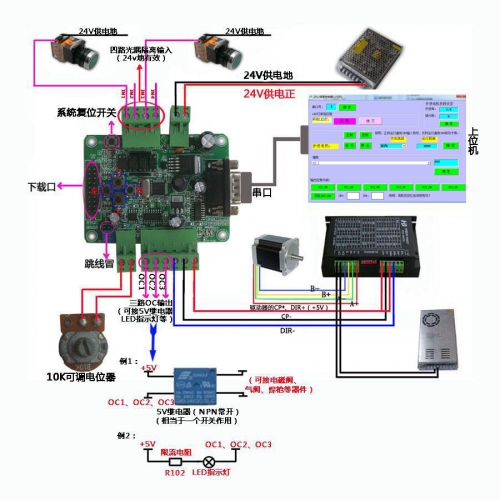

接线说明注意：（老板接线图如下）

下载 (113.66 KB)

2014-4-13 14:19

目前的新板子与老板子的接线，一一对应就可以。新板的3个输出O1-O3与老板
的OC1-OC3一一对应，输入IN1-IN4与老板也是一一对应；
步进控制器的接线同理，新板子的5V输出接驱动CP+(有些驱动上为PUL+)\
DIR+，新板的CP接驱动的CP-(有些驱动为PUL-)，新板的DR接驱动的DIR-.
板子供电：12V-30VDC。

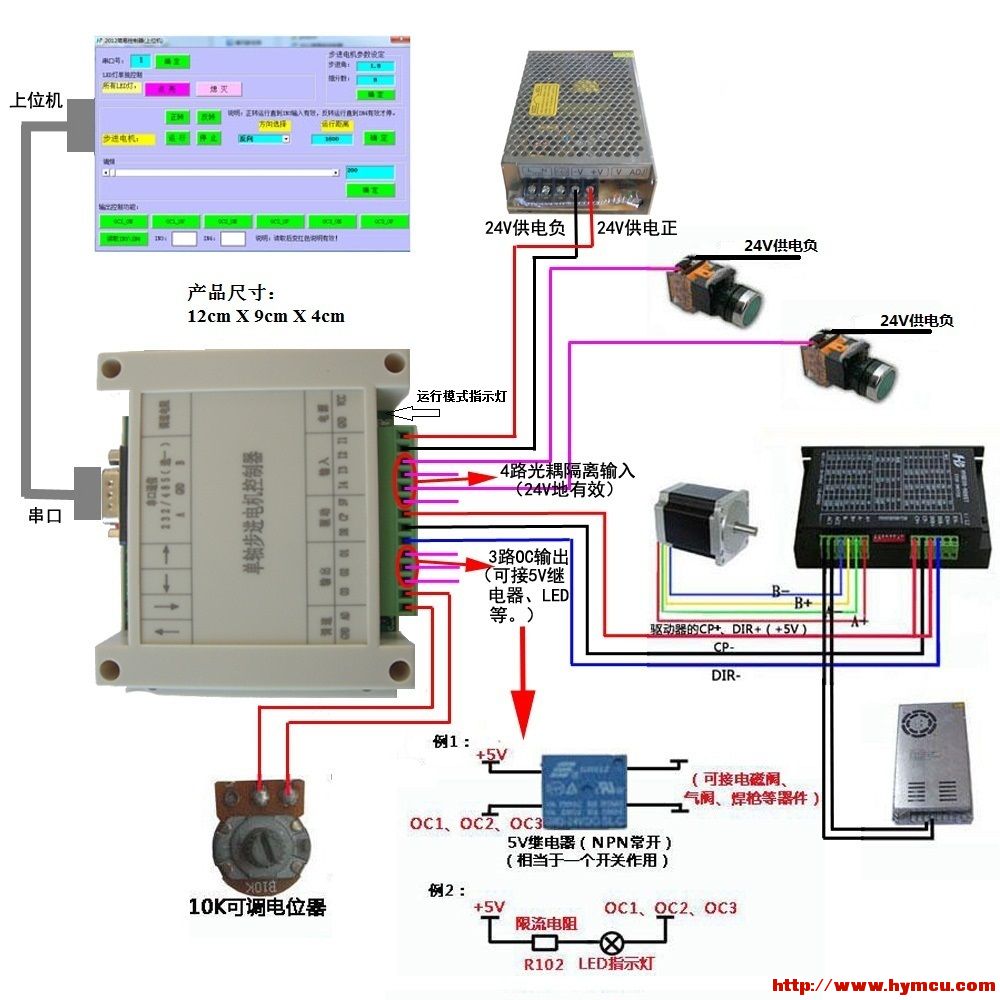

新板接线图如下:

/******************************************/
2015年4月新增功能如下：(适用4月1日之后购买的控制器)
   1、运行过程中实时调速功能。(通过上位机软件改变速度)
2、设定运行模式。（通过上位机设定。上电后，自动进入最后一次运行的模式）
   3、设定上电是否回零功能。（通过上位机设定）
   4、自编程模式下，是否运行到位回命令、碰到限位点回命令。

【使用单轴自定义通信协议的客户，最新资料如下：】

DZZC-RS232产品介绍.pdf (348.08 KB)

DZZC-RS232通信协议.pdf (86.48 KB)

DZZC-RS232上位机调试软件使用手册.pdf (369.33 KB)

DZZC-RS232上位机调试软件V2.0.rar (29.6 KB)

快乐就好

珩源科技小胡

版主

Rank: 7 Rank: 7 Rank: 7

帖子: 34
主题: 14
精华: 0
积分: 18
在线时间: 68 小时
注册时间: 2013-5-30

沙发

发表于 2017-9-3 14:44 | 只看该作者

本帖最后由珩源科技小胡于 2021-5-5 19:45 编辑

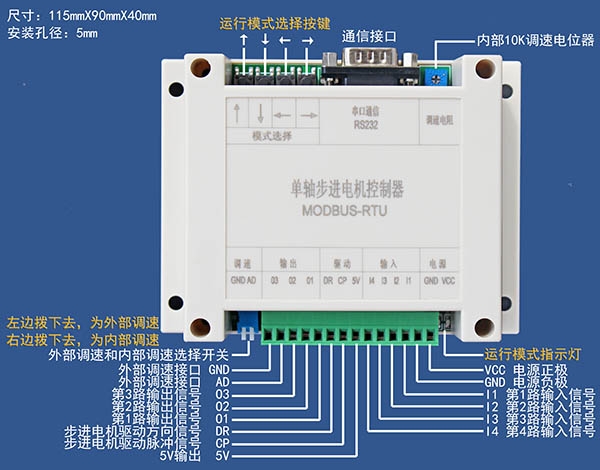

版本名称：单轴MODBUS-RTU协议RS232控制器，缩写为：DZMC-RS232！
此款RS232简易单轴步进控制器，我们推出modbus-rtu通信协议版本。方便连接PLC或者工控触摸屏

【使用单轴modbus-rtu通信协议的客户，最新资料如下：】

DZMC-RS232产品介绍.pdf (348.27 KB)

DZMC-RS232通信协议.pdf (189.96 KB)

DZMC-RS232上位机调试软件使用手册.pdf (604.26 KB)

modbus-rtu-单轴上位机调试软件V2.1.rar (95.56 KB)

TOP

珩源科技小胡

版主

Rank: 7 Rank: 7 Rank: 7

帖子: 34
主题: 14
精华: 0
积分: 18
在线时间: 68 小时
注册时间: 2013-5-30

3楼

发表于 2017-9-3 14:46 | 只看该作者

本帖最后由珩源科技小胡于 2021-5-5 19:44 编辑

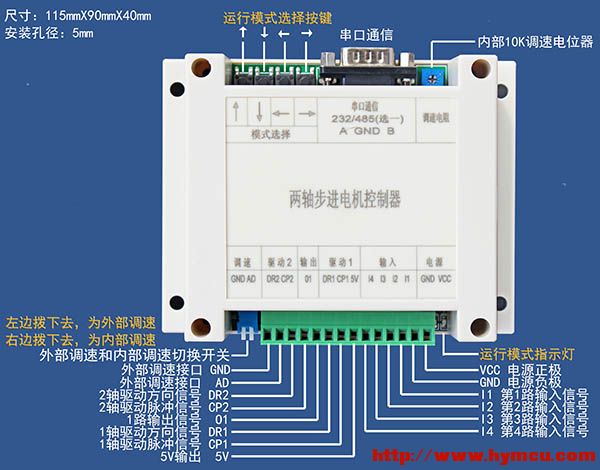

版本名称：双轴自定义协议RS232控制器，型号缩写为：SZZC-RS232！
此款RS232简易单轴步进控制器，我们推出2轴控制功能，(将2路OC输出改为脉冲和方向输出)。可以通过上位机发送指令控制2个步进电机运行。

【使用双轴自定义通信协议的客户，最新资料如下：】

SZZC-RS232产品介绍.pdf (349.21 KB)

SZZC-RS232通信协议.pdf (87 KB)

SZZC-RS232上位机调试软件使用手册.pdf (366.31 KB)

SZZC-RS232上位机调试软件V2.0.rar (30.13 KB)

TOP

珩源科技小胡

版主

Rank: 7 Rank: 7 Rank: 7

帖子: 34
主题: 14
精华: 0
积分: 18
在线时间: 68 小时
注册时间: 2013-5-30

4楼

发表于 2017-12-14 16:32 | 只看该作者

本帖最后由珩源科技小胡于 2021-5-6 17:59 编辑

版本名称：双轴Modbus-RTU协议RS232控制器，型号缩写为：SZMC-RS232！
此款RS232简易单轴步进控制器，我们推出2轴控制功能，(将2路OC输出改为脉冲和方向输出)。可以通过上位机发送指令控制2个步进电机运行。

【使用双轴Modbus-RTU通信协议的客户，最新资料如下：】

SZMC-RS232产品介绍.pdf (348.37 KB)

SZMC-RS232通信协议.pdf (191.14 KB)

SZMC-RS232上位机调试软件使用手册.pdf (640.29 KB)

modbus-rtu-2轴上位机调试软件V1.0.rar (107.76 KB)
