STM32-PIN100开发板（简易版和功能版2种） 指示灯, 电源, 开发

andylee

STM32-PIN100开发板，功能如下：
      系统自带RS232串口通信（UART2）；STM32的最小系统（5V电源输入、3.3V电源变换、RTC、JLINK下载口、复位功能、电源指示灯）；4个定时器的单通道共4路输出、4路方向的IO口输出（可以为步进电机控制，专用与步进电机驱动器结合）；4个LED灯控制；5V电源输出、3.3V电源输出；所有其它没有用到的IO口通过单排插针进行扩展输出。

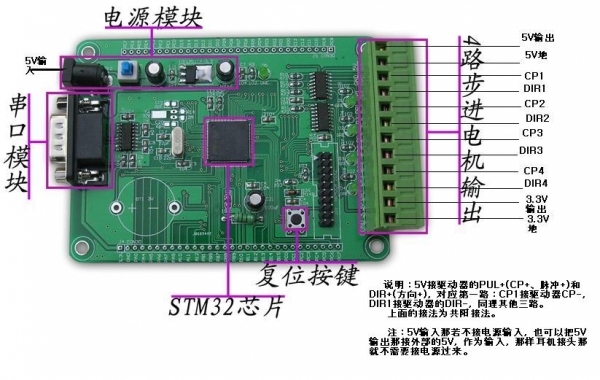

     控制板的接线图：


下载 (90.94 KB)

2012-4-8 14:06

    电路板原理图：
    原理图.ddb (242 KB)

下载次数: 2488

2012-4-8 16:45

    PCB的PDF格式文件：
    STM32P100学习板-V2PCB.pdf (192.05 KB)

下载次数: 3981

2012-4-8 16:46

    相应的软件：MDK开发环境，JLINK下载器驱动等，比较大，可联系我们。我们可以发送到你的邮箱。

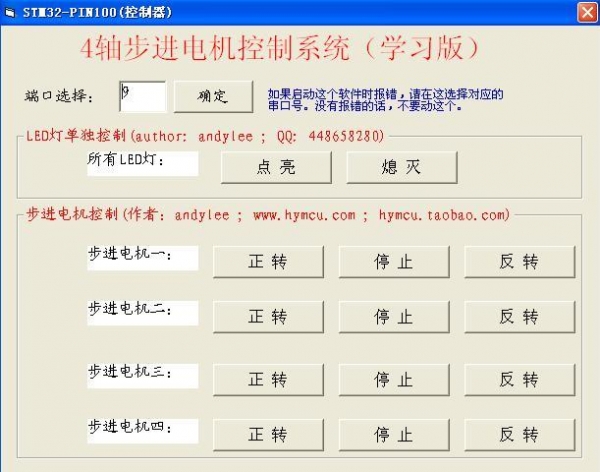

一、简易版本：
    可以控制4轴电机运行和停止，运行参数固话，提供上位机VB源代码，控制器内部代码。


下载 (50.43 KB)

2012-4-8 13:45

    上位机VB软件下载：
    VB上位机源代码.zip (9.22 KB)

下载次数: 2042

2012-4-8 12:15

    下位机控制器软件代码：
    运行程序.rar (4.97 MB)

下载次数: 2943

2012-4-8 12:19

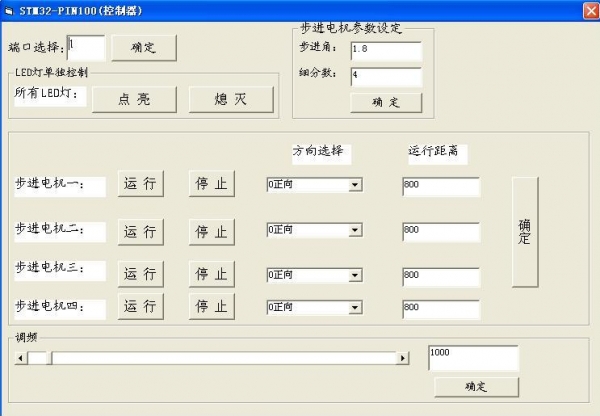

二、功能版本
    可以控制4轴电机，设定电机对应驱动的细分、步距角、运行方向、速度和运行脉冲数据。


下载 (54.09 KB)

2012-4-8 13:46

    运行的上位机软件下载：
    VB上位机源代码.rar (15.36 KB)

下载次数: 2075

2012-4-8 13:50

    控制软件，请向我们要。我们根据你购买的是功能型来发放源代码，这个代码对应的是功能型的。

珩源科技小胡

功能版串口协议：

STM32-100原理图.pdf (82.55 KB)

下载次数: 1802

2015-10-23 10:41

命令（4轴小板子）--201406.txt (3.11 KB)

下载次数: 2043

2014-6-27 09:28

串口通信协议（4轴小板子）-201406.doc (33 KB)

下载次数: 1919

2014-6-27 09:28

学习板-STM32-PIN100开发板使用说明书201406.pdf (759.74 KB)

下载次数: 1984

2014-7-23 09:09

340驱动USB-232.rar (141.79 KB)

下载次数: 1507

2014-12-12 17:42

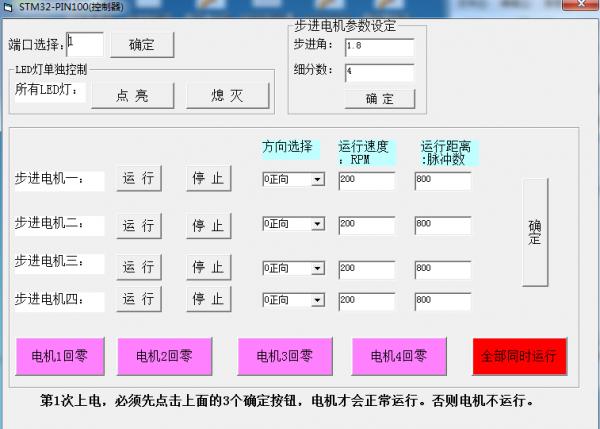

在功能版原来基础上添加，同时运行功能。每个电机运行的速度、距离都可以设置不同的值。

下载 (36.16 KB)

2014-6-27 09:30

VB上位机源代码---2014改.7z (13.79 KB)

下载次数: 1548

2014-6-27 09:32
