HYQD90-H8600步进电机驱动器，7A输出，256细分，70V高电压 信号

admin

下载 (108.76 KB)

2012-3-24 15:03

一、简介
本驱动采用分立元件结构，只要不超电压和接线不错，请放心使用，二相4线，6线，8线均可使用。适合86、57系列7A以下（含7A）两相四线、六线、八线步进电机。
二、产品特色
1、 输入信号光隔离
2、0KHz斩波频率
3、双极恒流斩波方式
4、直流供电24-70V
5、最大驱动电流7A/相
6、输出电流拨码开关可调
7、输入信号TTL兼容，同时可接受差分信号输入
8、静止时自动进入半流模式，减少驱动和电机发热
9、高细分：2,4,8,16,32,64,128，256. 5,10,25,50,125,250
10、高可靠性：经过长期的测试工作，保证了稳定性，功率器件选择上留有足够余量。
三 、使用环境与电气特性

使用环境 冷却方式 自然风冷 使用场合 避免金属粉尘，油雾及腐蚀性气体 温度 -15℃—— +45℃

电气特性 供电范围 DC24-70V最大80V 输出相电流 2.6A-7A 逻辑输入电流 10-20mA

四、系统接线图：
驱动器与控制器、电机、电源的接线，以共阳接法为例，如图


安装尺寸：

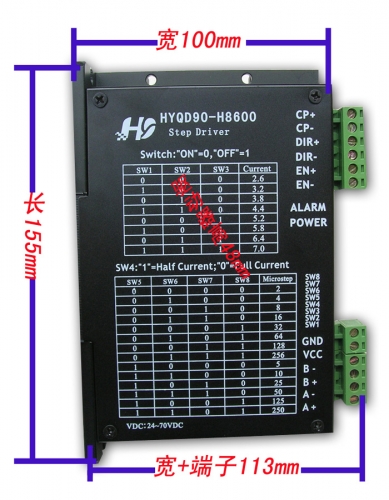

上视图

背视图

侧视图
