几款常用门电路介绍 门电路

leslen

一。CD4011四2输入与非门
引脚功能：

引脚	1	2	3	4	5	6	7	8	9	10	11	12	13	14
功能	A1	B1	Y1	Y2	B2	A2	VSS	A3	B3	Y3	Y4	B4	A4	VDD

  A、B---输入端；Y----输出端

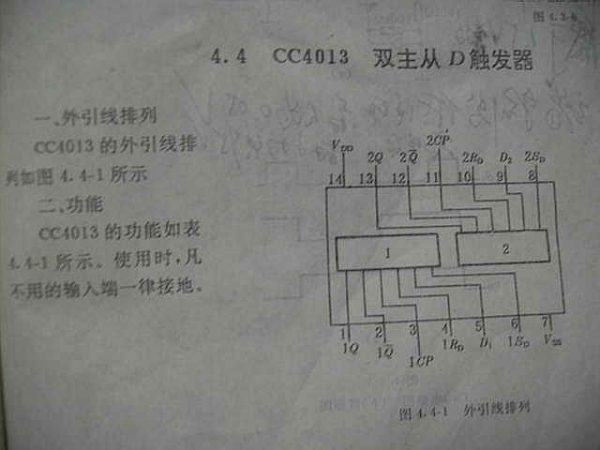

二。4013双主从D触发器

下载 (27.35 KB)

2010-10-28 10:03

三。4017十进制计数/脉冲分配器

下载 (24.84 KB)

2010-10-28 10:03

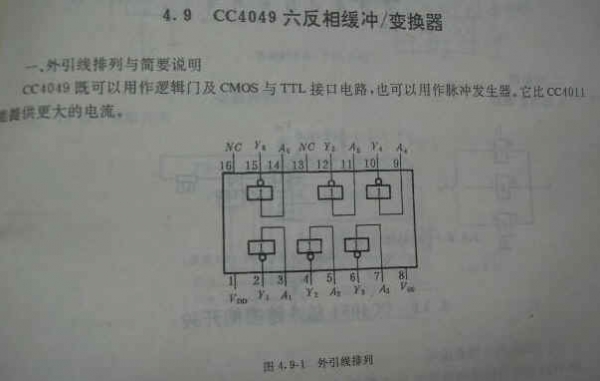

四。4049六反向器

下载 (17.55 KB)

2010-10-28 10:03

五。4051单八路模拟开关
INH端为高电平时所有开关都处于断开状态；

下载 (7.28 KB)

2010-10-28 10:04

六。4066四双向模拟开关
引脚功能

脚号	1	2	3	4	5	6	7	8	9	10	11	12	13	14
功能	1I/O	1I/O	2I/O	2I/O	B	C	VSS	3I/O	3I/O	4I/O	4I/O	D	A	VDD

I/O---输入、输出端；A、B、C、D---用来控制四只模拟开关，高电平时开关闭合；开关闭合时I/O引脚之间导通电阻为80-250欧姆；开关打开时，开路电阻为10的9次方欧姆；
七。4069六反向器

引脚功能：

脚号	1	2	3	4	5	6	7	8	9	10	11	12	13	14
功能	A	/A	B	/B	C	/C	GND	/D	D	/E	E	/F	F	VDD
