mach 3界面按钮真多，建议英文不好的找一个汉化的比较好的版本，要不真的搞死人!

I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

14楼

发表于 2010-11-3 15:40 | 只看该作者

布线合理性很重要，洞洞板线焊接的比较乱，很容易出现问题！

I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

13楼

发表于 2010-11-3 15:39 | 只看该作者

测试中有些问题
74芯片的输入端最好不要悬空，要有确定态，建议上拉或下拉！

I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

12楼

发表于 2010-11-2 09:56 | 只看该作者

洞洞板是无可替代的！
在简易的调试电路中，只有它是最实在的，练好了以后有用！

I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

11楼

发表于 2010-11-2 09:54 | 只看该作者

回复 9# whj

想试试就试试呗，现在又不是没那个条件，想到了就去落实，只是光想有什么用，在实践中提高

！

I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

10楼

发表于 2010-11-1 16:17 | 只看该作者

原理图

接口板.pdf (49.48 KB)

I CAN

Rank: 1

帖子: 6
主题: 0
精华: 0
积分: 3
在线时间: 2 小时
注册时间: 2010-10-20

9楼

发表于 2010-11-1 11:48 | 只看该作者

这种板子焊起来好好玩好考验人的耐心个人觉得初学者还是焊这样的有助于提高水平这样也为以后的路打好基础毕竟后来还有 PCB 的设计这就联通上了好想试试

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

8楼

发表于 2010-10-31 11:46 | 只看该作者

本帖最后由稻草人于 2010-11-1 11:03 编辑

这个是不带隔离的原理图，欢迎各位网友帮我指正缺点和错误，谢谢！

不好意思传错了原理图，等我整理一下在重新传！

I CAN

Rank: 9 Rank: 9 Rank: 9

帖子: 304
主题: 133
精华: 16
积分: 1000
来自: 江西
在线时间: 446 小时
注册时间: 2007-5-28

7楼

发表于 2010-10-31 10:58 | 只看该作者

这个一定要顶！并且提升为精华和高亮，等待后续结果。

http://www.hymcu.com
http://hymcu.taobao.com
http://bbs.hymcu.com

Rank: 1

帖子: 8
主题: 0
精华: 0
积分: 4
在线时间: 0 小时
注册时间: 2010-10-11

6楼

发表于 2010-10-31 10:49 | 只看该作者

楼主够耐心，顶一个，坐等原理图

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

5楼

发表于 2010-10-31 10:47 | 只看该作者

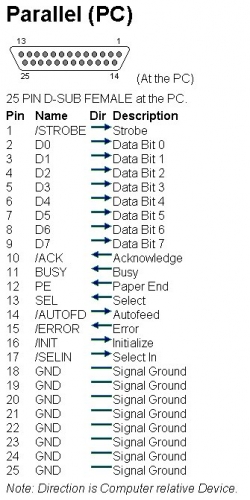

原理图之前先来点资料先！
并口的针脚定义，还真要注意了！


I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

4楼

发表于 2010-10-31 10:36 | 只看该作者

原理图分隔离的和不隔离的！

I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

3楼

发表于 2010-10-31 10:35 | 只看该作者

整理下原理图，准备上原理图咯！

I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

沙发

发表于 2010-10-31 10:34 | 只看该作者

直接USB供电，隔离也懒得做了，实在焊不下啦！因为洞洞板还是两个孔连在一起的

I CAN
