(整理)关于五相步进电机驱动的研究

步进电机, 驱动, 研究

一些相关资料！
发现现在所谓的一些论文，研究~~看了，感觉想吐，擦，粘西贴~

基于GAL的五相步进电机驱动器.pdf (813.9 KB)

五相步进电机驱动器设计.PDF (169.67 KB)

五相步进电机驱动方案.pdf (169.67 KB)

I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

沙发

发表于 2010-11-25 21:14 | 只看该作者

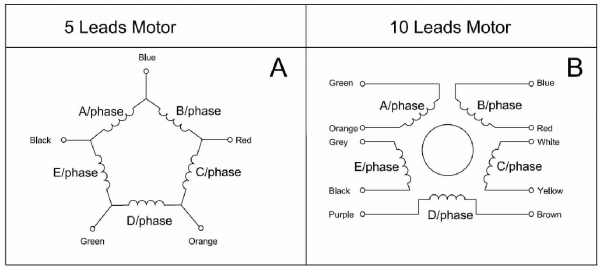

接线图


I CAN

Rank: 3 Rank: 3

帖子: 280
主题: 63
精华: 4
积分: 362
来自: 湖北荆门
在线时间: 190 小时
注册时间: 2010-5-17

3楼

发表于 2010-11-25 21:15 | 只看该作者

接线方式：
如果单极性的话:黄/橙/红/黑/蓝,其余5根线并在一起为公共;
如果双极性的话:黄/橙/红/黑/蓝,其余5根线并在一起悬空,即为5星形接法.
