在洞洞板上焊的并口接口板

那个线啊,真让人崩溃,手控板接口实在懒得焊了
I CAN

直接USB供电,隔离也懒得做了,实在焊不下啦!因为洞洞板还是两个孔连在一起的
I CAN

TOP

整理下原理图,准备上原理图咯!
I CAN

TOP

原理图分隔离的和不隔离的!
I CAN

TOP

原理图之前先来点资料先!

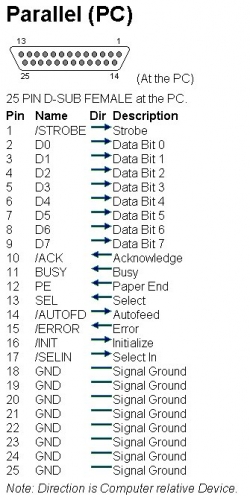

并口的针脚定义,还真要注意了!
I CAN

TOP

楼主够耐心,顶一个,坐等原理图

TOP

这个一定要顶!并且提升为精华和高亮,等待后续结果。

TOP

本帖最后由 稻草人 于 2010-11-1 11:03 编辑

这个是不带隔离的原理图,欢迎各位网友帮我指正缺点和错误,谢谢!

不好意思传错了原理图,等我整理一下在重新传!
I CAN

TOP

这种 板子焊起来好好玩 好考验人的耐心   个人觉得  初学者还是焊这样的 有助于提高水平  这样也为 以后的路打好基础  毕竟后来还有 PCB  的设计  这就联通上了    好想试试

TOP

原理图

接口板.pdf (49.48 KB)

I CAN

TOP

回复 9# whj


    想试试就试试呗,现在又不是没那个条件,想到了就去落实,只是光想有什么用,在实践中提高
I CAN

TOP

洞洞板是无可替代的!
在简易的调试电路中,只有它是最实在的,练好了以后有用!
I CAN

TOP

测试中有些问题
74芯片的输入端最好不要悬空,要有确定态,建议上拉或下拉!
I CAN

TOP

布线合理性很重要,洞洞板线焊接的比较乱,很容易出现问题!
I CAN

TOP

mach 3界面按钮真多,建议英文不好的找一个汉化的比较好的版本,要不真的搞死人!
I CAN

TOP

我在网上找到了个,可惜汉化的不行,决定再去弄一个好点的,呵呵~
I CAN

TOP

关于步进电机驱动:打造珩源电子品牌的思路,请大家参考:
1、目前THB7128和THB6064的裸板1-3轴全部调试完毕;
2、目前维宏卡方案、并口卡方案已经调试通过;
3、任务一:并口卡的设计已经完毕,请步进电机驱动器负责人刘子雷完成PCB板制作;
4、任务二:THB6064进行外壳设计(键入THB7128),形成独立产品。

希望上述任务能在11月底结束。恳请大家努力合作!!!

TOP

并口接口板已经完成,差不多明天就可以发出去开板!
I CAN

TOP

原理图

DB.pdf (64.06 KB)

I CAN

TOP

PCB

PCB.pdf (275.34 KB)

I CAN

TOP

感觉PCB可以拿去开板了,呵呵,最终版上来咯~

DB-PCB.pdf (275.34 KB)

I CAN

TOP

呵呵,感觉整体还蛮好看的
I CAN

TOP

对于这段时间一直致力于步进电机驱动器和相关控制板开发的负责人及相关人员,表示感谢。板子设计非常不错,作为老师,非常欣慰,但愿回来调试一次通过。后续的工作量还非常大,希望相关负责人带领本组的团队继续保持这样的激情,产品开发成功和胜利的曙光就在前方。

TOP

I CAN

TOP

等板子回来!
I CAN

TOP
