单轴步进电机控制-驱动文本显示一体机

一、单轴步进电机控制、驱动、文本显示一体机
1、单轴步进电机控制与驱动一体机,通过串口与文本显示器相连。
2、工作电源为12VDC-36VDC,建议为24VDC,与文本输入电源同(24VDC)
3、1路直接接步进电机接口(A+\A-\B+\B-),4个输入接口L1、L2、L3、L4
4、2路继电器输出接口,常开触点输出,Y11 ,Y 12 共2路输出;
5、可以直接驱动所有57电机及以下系列,内部有薄码开关,设定驱动的细分(最高到64细分)
      可以设定电流,最高到4.2A。
6、具备通用电机运行步骤的编程功能,与珩源品牌的2-4轴电机控制器一样,只是输入点为
     L1-L4,输出点为Y11和Y12.同时电机为X轴。

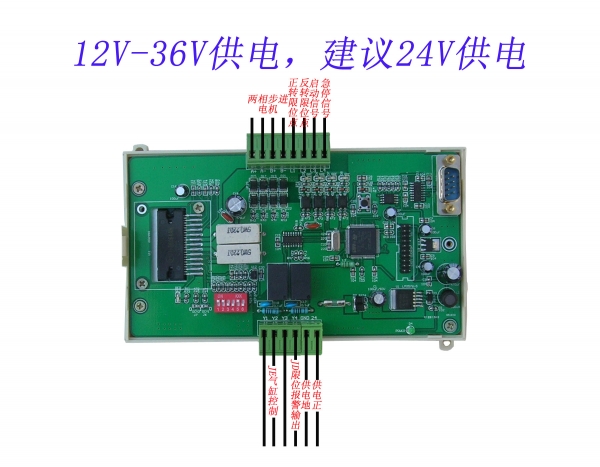

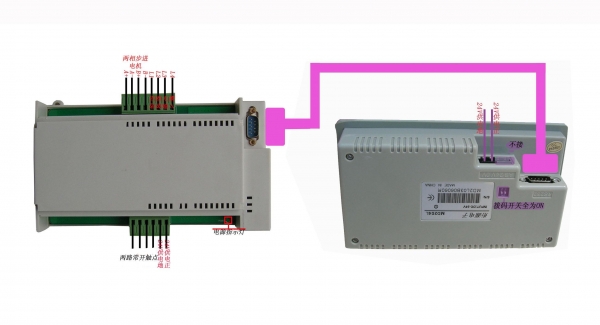

二、常规接线图
2012-4-7 16:43

三、为客户定制的项目,大家可以参考
1、点胶机,胶水机控制驱动系统
2012-4-7 16:47

说明书:
操作说明.doc (378.5 KB)

2、定长加工系统
界面
控制系统
速度:0000
角度:000.0
确定键 急停键
功能
两个输入(YL1启动  YL2停止) 两个继电器输出

按急停键:无论YL2什么状态,电机都停止工作。
YL1: if((YL1)&&(YL2)){启动开始工作}
YL2: if(!YL2){系统停止工作}
电机运行时,两个继电器输出。
电机停止是,两个继电器关闭。

第一次修改:获得YL1后工作一次,松开YL1再次获得YL1又工作一次
