单轴步进电机驱动控制一体机(109驱动,无外盒,公司自定义串口协议)

本帖最后由 珩源科技小胡 于 2021-5-4 23:29 编辑

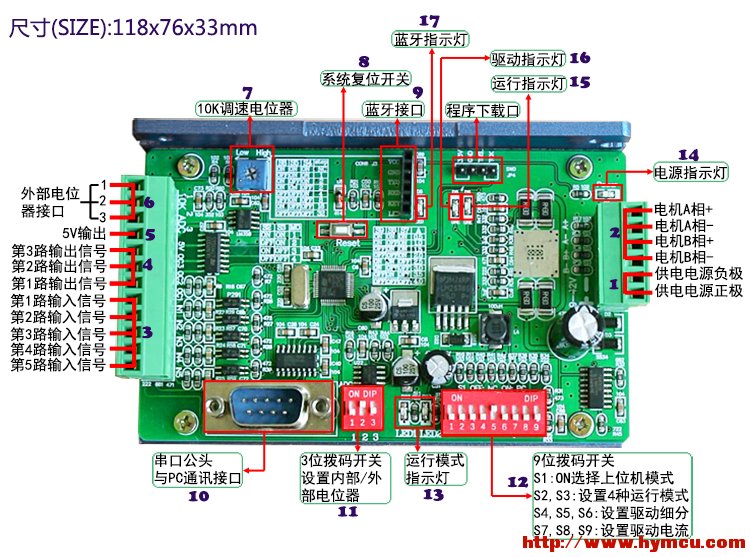

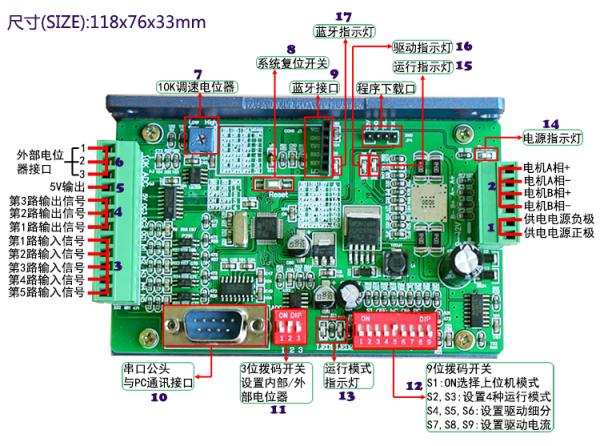

一、主要技术参数
1、9-24V直流供电;
2、最大4.0A的8种输出电流可选;
3、最大32细分的6种细分模式可选;
4、内置温度保护和过流保护,以及半自动电流锁定功能;

5、5种工作模式。(4种固定运行模式和【手机蓝牙/电脑控制模式】);
6、输出频率:上位机控制模式最大输出50Khz;电位器调速控制最大输出26Khz;

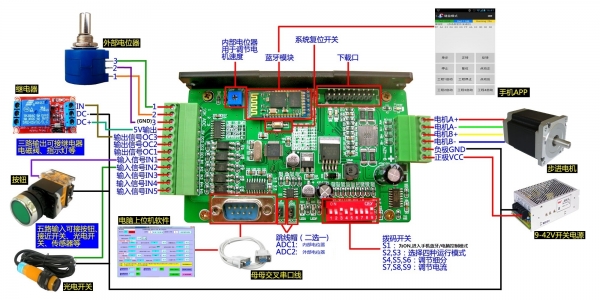

7、5路光耦隔离的数字量输入IN1  IN2  IN3  IN4  IN5,可接按钮,限位开关等;
     3路NPN型集电极开路输出OC1  OC2  OC3,可以控制继电器;
(输入电压:0-24V范围内开关量信号,低电平有效或开关对地闭合有效)
(输出电压:输出有效时,接近0V;输出无效时为5V,输出电流最大500mA)
8、可调电阻调速(内外部可选,只在4种固定的模式中可以使用)
9、EEPROM存储芯片容量为1024字节,可断电存储上位机设定的相关数据。
10、蓝牙串口模块接口;可通过手机控制电机运行和停止、输出控制。(通信波特率为9600)
11、1路RS232串口;可通过电脑控制电机运行和停止、输出控制。(可编辑4个工程,每个工程最多10步。)
串口通信协议开放,方便客户开发自己的上位机系统。(通信波特率为9600)


驱动控制一体板控制器使用说明书.pdf (204.75 KB)
驱动控制一体板-通信协议文档.pdf (98.85 KB)




针对自己开发上位机系统的客户,请下载此源程序文件!
单轴控制驱动一体VB上位机源代码6-12.7z (31.43 KB)

普通客户可直接下载此安装文件使用!
驱动控制一体安装软件2015.7z (2.35 MB)

蓝牙串口调试助手软件
蓝牙串口助手 v1.97.apk (64.96 KB)

USB转232驱动
340驱动USB-232.rar (141.79 KB)

蓝牙串口软件操作步骤:
2016-4-22 09:51

本帖最后由 珩源科技小胡 于 2017-9-3 15:06 编辑

2016年6月30号之后购买本产品的客户注意:
内/外部调速的设置,与之前的板有点不同。其他功能不变

2016-8-20 15:50


注意:以前是2个跳线帽选择,现在换成2个拨动开关。

内部电位器对应ADC1拨上去,ADC2拨下;
外部电位器对应ADC1拨上去,ADC2也拨上去;

TOP

本帖最后由 珩源科技小胡 于 2021-5-6 17:39 编辑

2017-9月以后购买的客户,最新资料下载:

WG-232-109QC产品介绍.pdf (195.36 KB)
WG-232-109QC上位机调试软件使用手册.pdf (317.55 KB)
WG-232-109QC通信协议.pdf (133.22 KB)

WG-232-109QC上位机调试软件V1.0.rar (89.84 KB)

2017-9-3 15:30


3位拨码开关的设置: 选择内部电位器调速,则2拨上去。 选择外部电位器调速,则3拨上去。


客户在使用我司提供的VB调试软件时,出现应用程序打不开,(或提示缺失mscomm32.ocx)的解决方法:
mscomm32.ocx控件缺失解决方法.rar (48.07 KB)

TOP
