RNR全能型USB运动控制卡资料合集

本帖最后由 艾志勇 于 2021-5-6 17:45 编辑

RNR全能型USB运动控制卡资料合集


本帖提供我司最新开发的RNR全能型USB运动控制卡资料下载合集,你想要的这里都有!

RNR全能型USB运动控制卡使用说明书.pdf (3.27 MB)
超能型2020运动控制卡连接变频器说明.pdf (159.87 KB)
运动控制卡典型接线示例.pdf (279.16 KB)
飞雕运动控制卡快速入门手册.pdf (1.17 MB)
0-10V模拟量输出设置.rar (654.85 KB)
对刀脚本.rar (4.84 KB)
链接:https://pan.baidu.com/s/1CnSs3EUmTlhQgokdUd8FFQ
提取码:1ugk

回复 1# 艾志勇

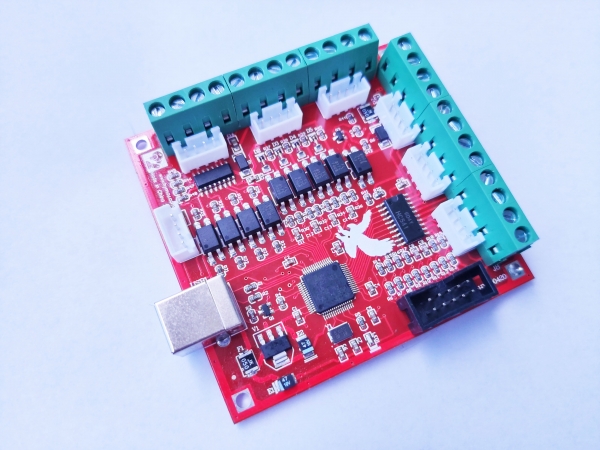

2021-5-6 17:47

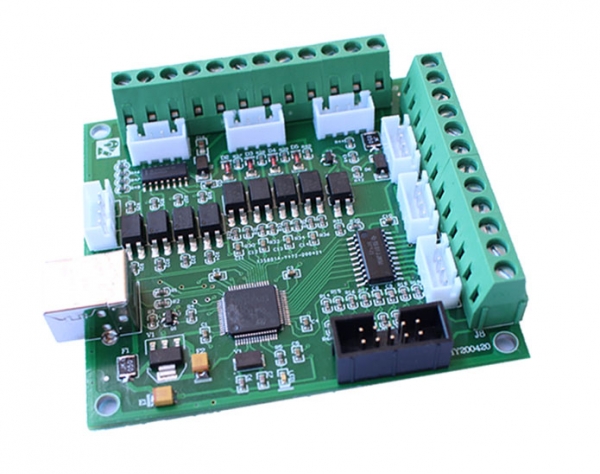

2021-5-6 17:47

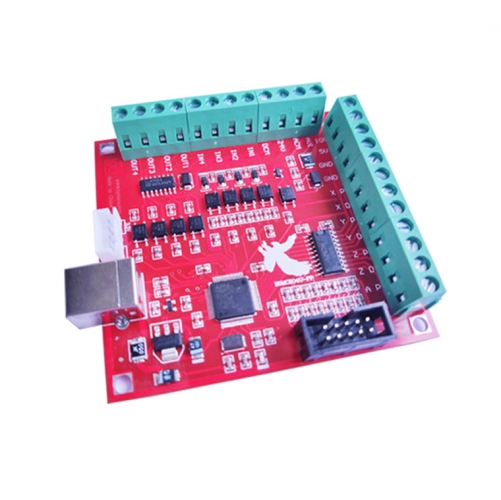

2021-5-6 17:47

TOP

回复 1# 艾志勇

飞雕卡运行视频
链接:https://pan.baidu.com/s/1jkAIoWmFPgdV7ewfndvWIA
提取码:coto

TOP

本帖最后由 艾志勇 于 2021-5-21 11:09 编辑

RNR全能型USB运动控制卡0-10V模拟量输出使用说明

本帖提供我司最新开发的RNR全能型USB运动控制卡0-10V模拟量输出使用说明

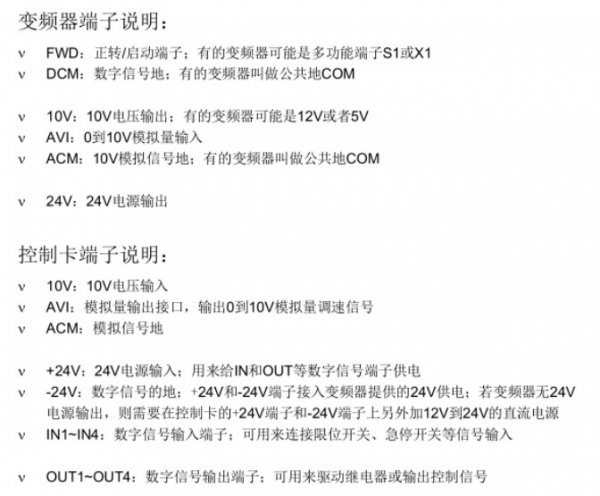

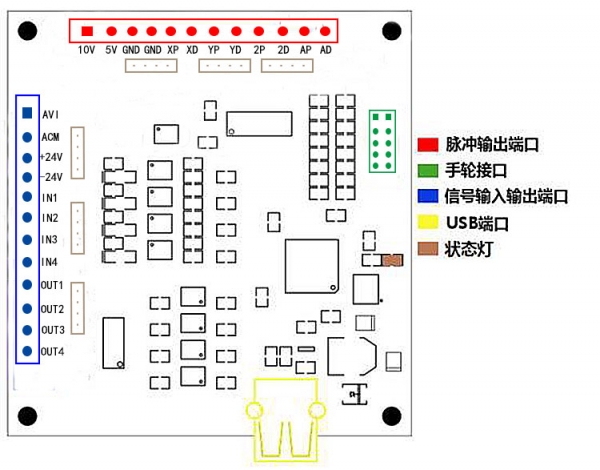

RNR 全能型 USB 运动控制卡提供了 1 路 0~10V 模拟量输出、3 路输出,可以用来控制主轴、水冷或者其他外围设备的开停。0~10V 输出,可以用来连接变频器,从而控制主轴速度。

2021-5-21 10:55


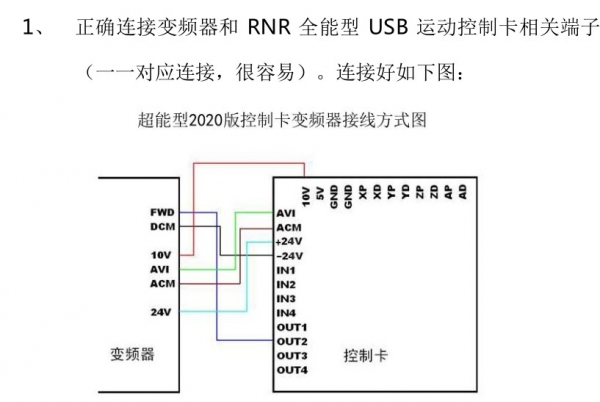

2021-5-21 10:55


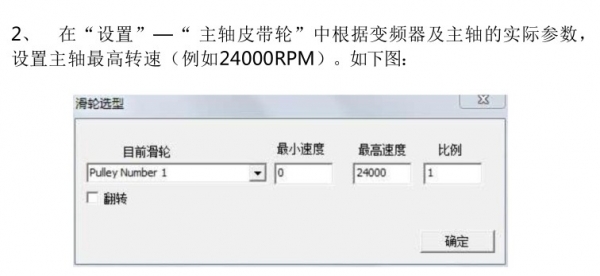

2021-5-21 10:55

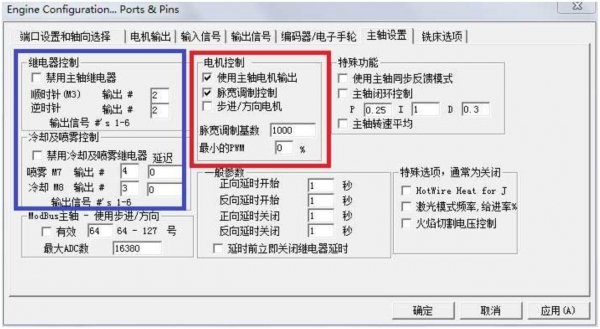

3.设置主轴输出参数(红框框住的部分应严格按照本例设置;蓝框框住的部分可以根据实际情况设置。本例设置了第一个继电器控制主轴开关、第二个继电器控制冷却、第三个继电器控制喷雾)。如下图:

主轴设置

2021-5-21 11:01


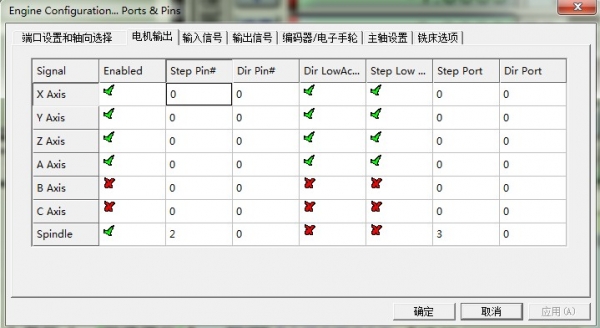

4.使能主轴输出端子。如下图:

2021-5-21 10:55


5.设置完毕。

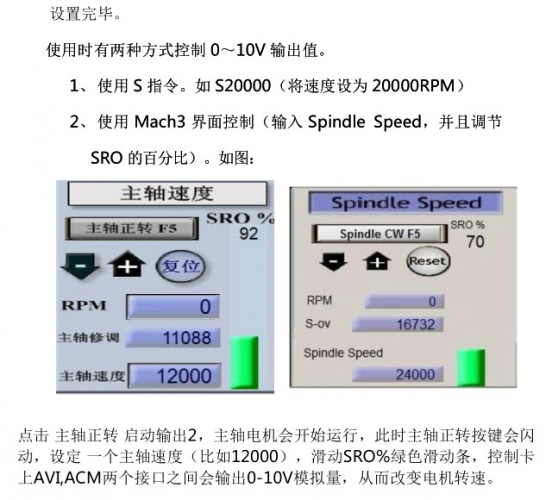

使用时有两种方式控制 0~10V 输出值。
1、 使用 S 指令。如 S20000(将速度设为 20000RPM)
2、 使用 Mach3 界面控制(输入 Spindle Speed,并且调节SRO 的百分比)。如图:


2021-5-21 10:55


点击 主轴正转 启动输出2,主轴电机会开始运行,此时主轴正转按键会闪动,设定 一个主轴速度(比如12000),滑动SRO%绿色滑动条,控制卡上AVI,ACM两个接口之间会输出0-10V模拟量,从而改变电机转速。
